基本信息
- 作品名稱：
- 基于CAN總線的路基密實度在線測量?jī)x
- 大類：
- 科技發明制作B類
- 小類：
- 信息技術
- 簡介：
路基壓實質量是影響高等級公路使用壽命的重要因素。目前施工或檢測部門普遍采用傳統的人工抽樣方法來測量路基壓實程度，費時費力且破壞路基。該系統根據“振動輪—土壤”二自由度振動系統數學模型，通過測量壓路機振動輪的縱向加速度間接計算路基壓實度，不破壞路面，可實時、連續、移動的檢測，并給出路基壓實度的定量值。通過實時記錄，可為公路質檢部門提供路基壓實信息。該產品自動化程度高、體積小、方便安裝。
- 詳細介紹：

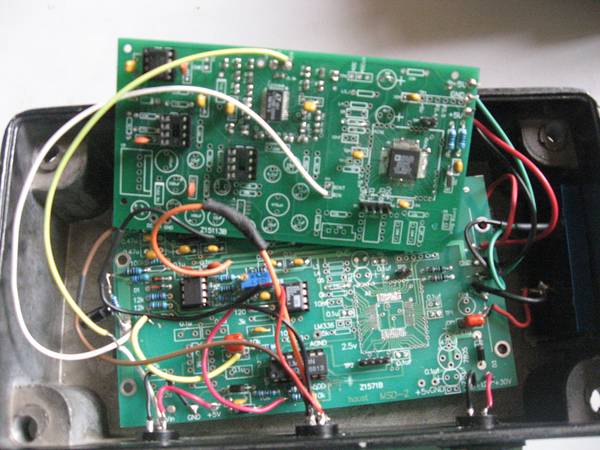

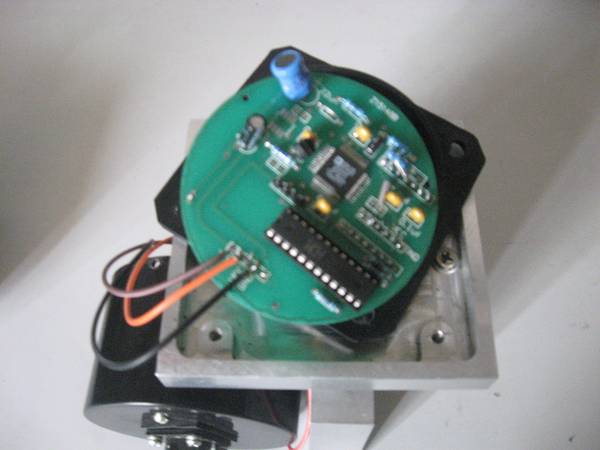

基本思路：系統使用加速度傳感器ADXL150測出壓路機振動輪的縱向加速度信號，經放大器增強信號、橢圓帶通濾波器濾出高頻雜音、峰值檢測電路保持峰值，通過A/D轉換，得到振動輪的縱向加速度值，根據“振動輪—土壤”的二自由度振動系統數學模型，得出土壤的剛性值。經單片機處理，液晶顯示屏顯示出密實度值。通過CAN總線與單片機的通信，實時調節壓路機的振動頻率。
創新點：通過測量壓路機振動輪的縱向加速度間接計算路基壓實度，該方法不破壞路面，可實時、連續、移動的檢測，并給出路基壓實度的定量值；利用軟件FILTERCAD,基于芯片LTC1068-200CG，設計了具有頻率自動跟蹤功能的橢圓帶通濾波器，實現信號的有效濾波；通過對密實度數據的實時存儲和對密實度的標定，建立密實度值數據庫，方便工程中調用；通過CAN總線和微處理器通信，智能調節壓路機的振動頻率和振幅。- 獲獎情況：
第十二屆“挑戰杯”作品 二等獎
該作品于2010年12月19號，電子信息工程學院“挑戰杯”選拔賽中，榮獲一等獎。
該作品于2011年3月18號，河南科技大學第四屆“挑戰杯”選拔賽中，榮獲一等獎。
