靜電荷電和極化協同增強的新型過濾纖維
作者：2015級本科生 夏凡軒 建筑學院 建筑技術科學系
指導老師：莫金漢 建筑學院 建筑技術科學系
關鍵詞：靜電極化、顆粒物、纖維、高效、節能
摘要
面對我國目前嚴峻的顆粒物污染形勢，本項目致力于研制一種靜電荷電和極化協同增強的新型空氣過濾纖維，并制成過濾裝置，使對0.3µm顆粒物原本過濾效率只有3%的粗效濾網變成效率90%以上的亞高效過濾器。本裝置可直接安裝于風機盤管末端被其帶動，鑒于風機盤管在我國建筑中的廣泛使用，該裝置一經推廣，可為上億平米建筑面積提供無動力空氣凈化，營造健康、綠色、節能的生活方式。
一、背景
1.1我國顆粒物污染形勢嚴峻
2017年北京PM2.5年平均濃度雖降至58µg/m3，仍遠高于WHO推薦的標準限值（年平均15µg/m3）。

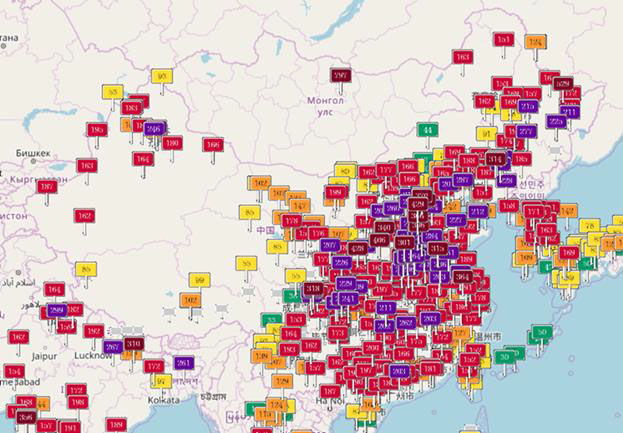

圖1我國PM2.5濃度分布（2017年12月23日）
微生物污染也會粘附在顆粒物上進行傳播。微生物污染對人體健康的威脅更致命。
1.2中國建筑風機能耗大
我國公共建筑通風系統的風機能耗約占公建總能耗的20%-30%，目前中國的公建面積保有量超25億m2，年風機能耗近0.7億噸標煤，超過三峽水電站一年的發電量。我國公建面積每年新增超5000萬m2，故風機能耗還會持續增長。
1.3研究目的
本項目擬開發一種用于靜電荷電和極化協同增強的新型過濾纖維，制作一個使用該纖維的過濾裝置。預期對細顆粒物有90%以上的過濾效率；阻力低至12Pa以下，可直接放于風機盤管末端實現無動力空氣凈化。
二、原理
2.1靜電荷電和極化協同增強過濾機理
裝置先將來流空氣中的顆粒物經靜電放電帶上電荷，同時將濾網極化使其表面產生極化電荷，在靜電作用下，顆粒物就會被濾網捕獲。
圖2纖維經極化后捕獲顆粒物過程
2.2纖維負載高介電常數顆粒后的過濾機理
本項目研制的新型纖維是在原有粗效濾網纖維的基礎上負載高介電常數的鈦酸鋇顆粒，使纖維在極化時對電場的感應程度增強，表面電荷密度增加，產生的有效電場范圍擴大。顆粒物更易被這種纖維捕獲，在低阻力的前提下提高效率，使原有的粗效濾網變成亞高效濾網。
圖3負載高介電常數顆粒后纖維經極化捕獲顆粒
三、實驗結果
3.1高速攝像下單根纖維對顆粒物的作用
對單根纖維顆粒物沉積過程進行403fps的高幀數顯微拍攝：不加電場時，觀察不到纖維有明顯攔截作用；加5KV的電場時，顆粒物會加速甚至轉向被“吸附”到纖維上，就算流過也會被反向“吸引”到纖維上，在僅有一根纖維的情況下展示了很好的過濾效果。
圖4.負載高介電常數鈦酸鋇的纖維捕獲顆粒物的顯微過程
（a）不加電場（b）加5KV電場
3.2新型濾網和樣機制作

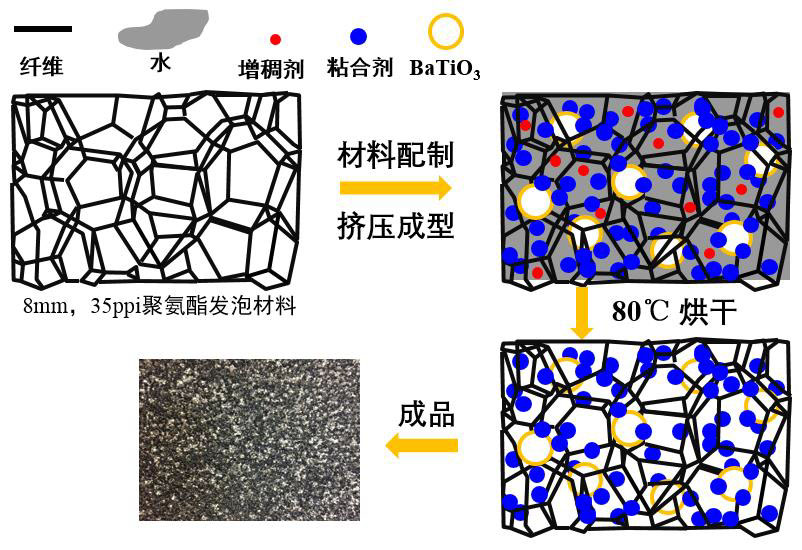

圖5負載鈦酸鋇的新型濾網制備過程
將聚氨酯粗效濾網作為基材，并將鈦酸鋇粉末與粘合劑按照一定的比例混合加水?dāng)噭颍乖跒V網上進行壓制，經80度烘干即可得到負載鈦酸鋇顆粒的新型濾網。

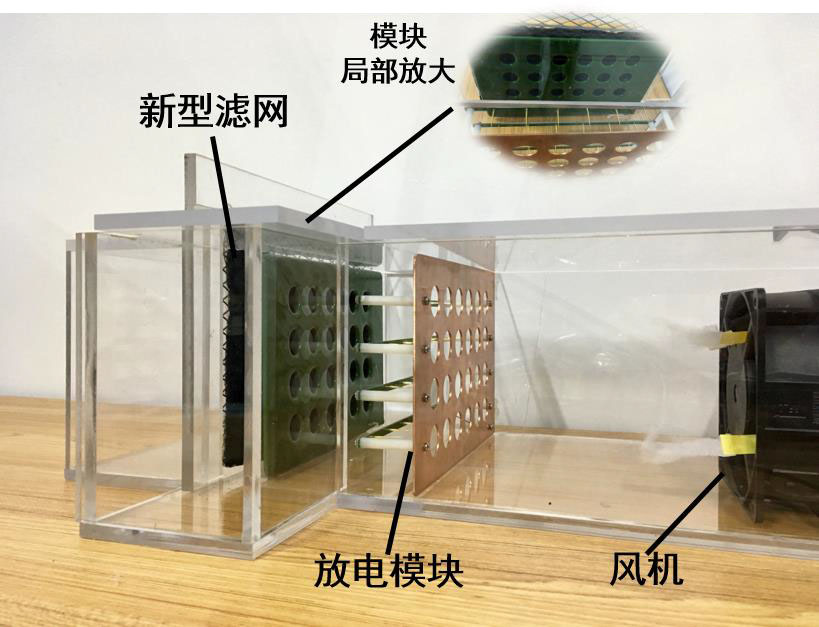

圖6.樣機制作
3.3性能測試
在相同的10kV放電，20kV極化的情況下，搭載了高介電常數鈦酸鋇的新型濾網相比于原本的聚氨酯粗效濾網，效率由80%提升到90%以上，且有提升的空間；阻力很低，約為5Pa，能實現低阻高效過濾的目標。

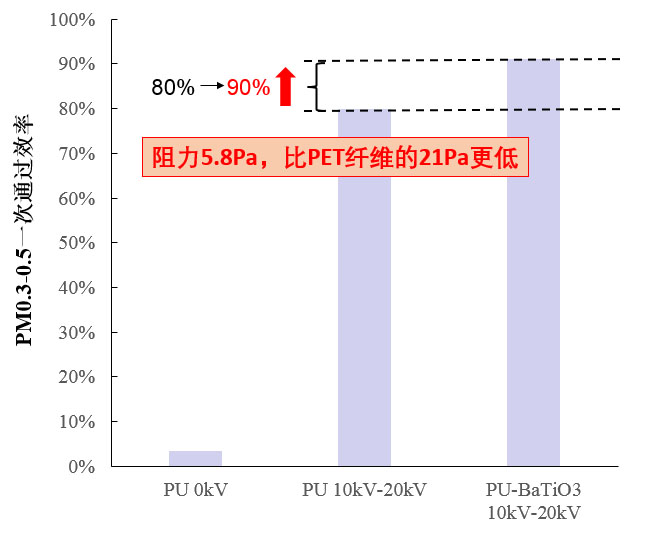

圖7加載鈦酸鋇顆粒前后濾網效率對比
新型濾網的效率能長期維持在很高的水平。當效率稍有下降時，對濾網進行簡單的水洗，就能使效率恢復到原來的水平，且能維持同樣長的時間。表明這種濾網有很好的可再生性、節能環保。

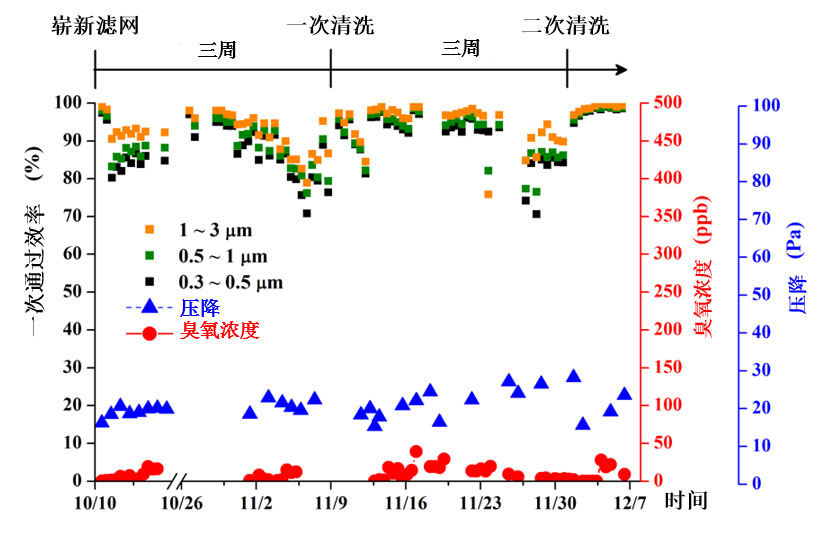

圖8新型濾網長期效率測試結果
四、經濟性分析和應用前景
經濟性上，靜電荷電和極化協同增強的新型空氣過濾纖維造價低，價格約25元/平方米，遠低于300元/平方米的高效過濾器；可再生性好，簡單水洗后可維持效率不變重復使用；裝置的放電模塊和極化模塊均為銅針和銅板，價格約50元；運行時功率極低，實測為10W，長期運行電耗低。
