納米旋轉探針實現雜化雙網絡凝膠的多層次空間異質性表征
作者：李志偉 清華大學化學系
指導老師：何彥
關鍵詞：納米旋轉探針，凝膠異質性，空間異質性，雙網絡凝膠，增韌機制
摘要
雙網絡凝膠的優異力學性質與其異質性結構有關，對異質性的表征有助于指導其理性合成。目前研究多集中于化學雙網絡凝膠，對雜化雙網絡凝膠的研究尚不充分，且沒有同時具有空間分辨性、直觀性、能揭示結構性質和力學性質的表征方法。本工作利用尺寸與高分子鏈異質性相匹配的金納米棒作為旋轉探針，用暗場顯微鏡對拉伸-溶脹后的雜化雙網絡凝膠進行一步成像，通過金納米棒在頸縮區和非頸縮區的不同旋轉狀態直觀、高分辨地反映了凝膠的異質性。據此，本工作提出了雜化雙網絡凝膠三層次、三尺度的空間異質性，完整地表述了其拉伸過程和增韌機制。這一方法可以用于探究化學雙網絡凝膠或其他空間異質性結構。
原理
在常見的暗場顯微鏡的光路中插入雙折射晶體，將金納米棒的線偏振特性的散射光分為兩束，通過像平面上兩個光點的亮度信號反推出金棒的角度（方位角φ，和極化角θ，用L值表示其相對大小），以及轉動狀態。
頸縮區形貌
在暗場顯微鏡下，拉伸-放松后的Agar-PAAm雜化雙網絡凝膠呈現大致沿垂直拉伸方向的多個條帶，間隙寬度約在100μm數量級。非頸縮區呈現為散射光較強的條帶，而頸縮區呈現為散射光較弱的暗區。
圖 1. 暗場顯微鏡下拉伸-溶脹后雜化雙網絡凝膠的形貌。
金棒轉動特征
凝膠中金棒的轉動狀態分為面外旋轉（S3，兩個轉動自由度）、面內旋轉（S2，一個轉動自由度）和不旋轉（S1，靜止不動）。

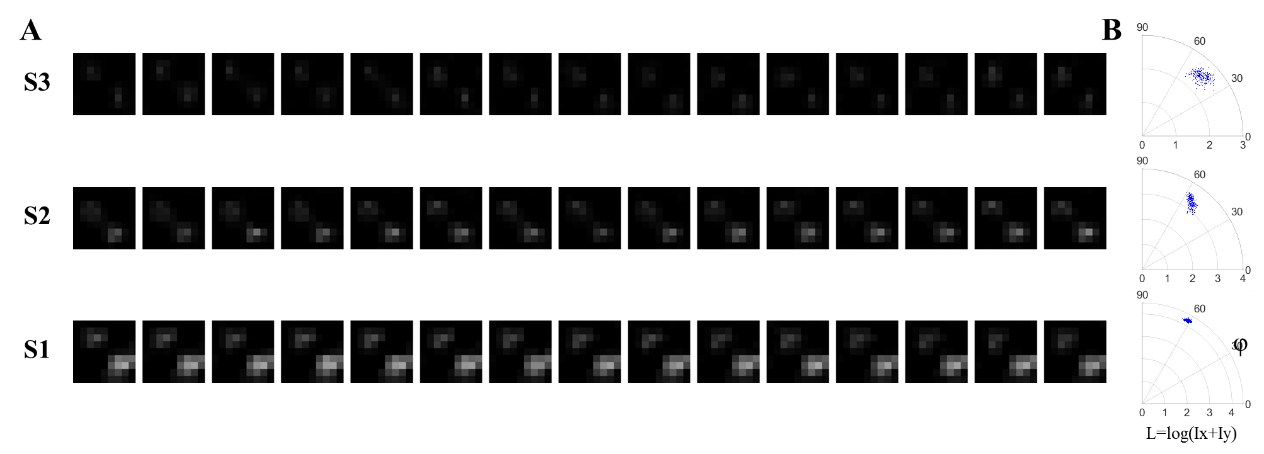

圖 2. 金納米棒不同轉動模式的圖像序列（A）和L-φ分布圖（B）
按照金棒角度變化的相關性和主要變化角度可以區分出若干亞狀態。S3-1的金棒受凝膠的約束最弱。S1態的金棒周圍的凝膠高分子鏈過密而不能轉動。S3-2和S2態金棒的兩個角度具有相關性，應當歸為Agar-PAAm凝膠的高度異質性。也就是說，由于第一層網絡本身的異質性和拉伸過程中的鏈拔出，在凝膠靜態或者拉伸后有相當部分的容納金棒的非球形空穴。金棒的轉動狀態揭示了與其尺寸相當（10~100nm）的高分子鏈的異質性。

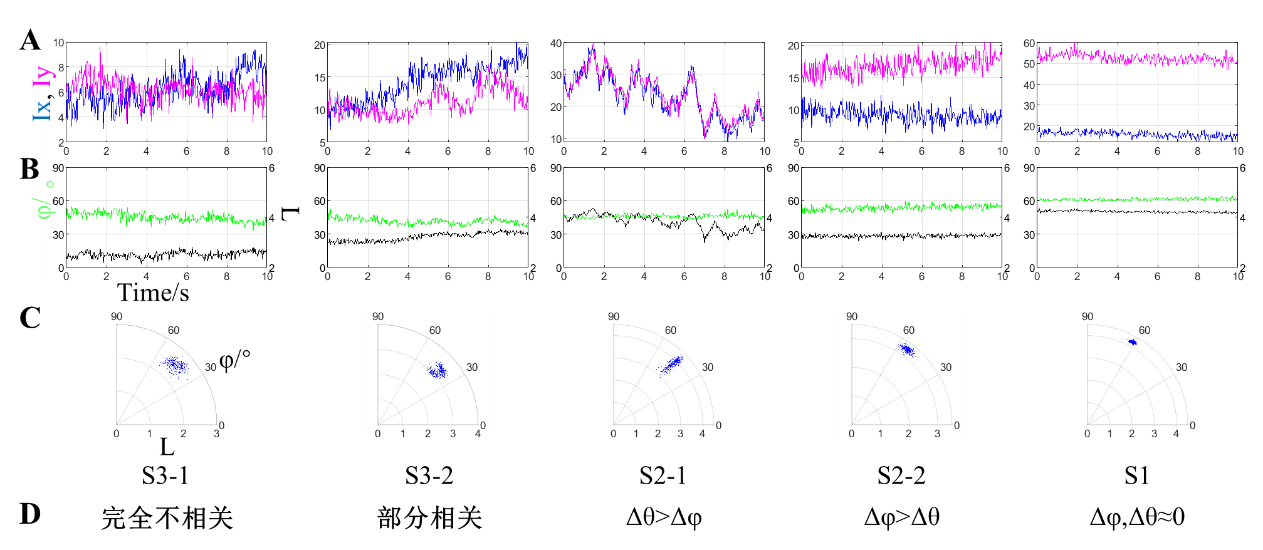

圖 3. 金納米棒不同旋轉狀態的雙光點亮度變化（A），對應φ和L值（B），L-φ分布圖（C）和θ與φ的關聯（D）
旋轉狀態統計
統計旋轉狀態揭示，頸縮區金棒的轉動自由度明顯增加，證明頸縮區的分子鏈密度顯著降低，且第一層網絡的大量鏈拔出造成的模量下降、溶脹比提高增加了孔穴出現的概率。
頸縮區和非頸縮區都存在10μm數量級的凝膠力學性質遞變，表現為相同轉動狀態的金棒群的鄰接。這揭示了雙網絡凝膠第三個尺度（10μm）上的異質性。本工作提出，它來源于拉伸過程中雜化雙網絡凝膠中第一層網絡的片段化。

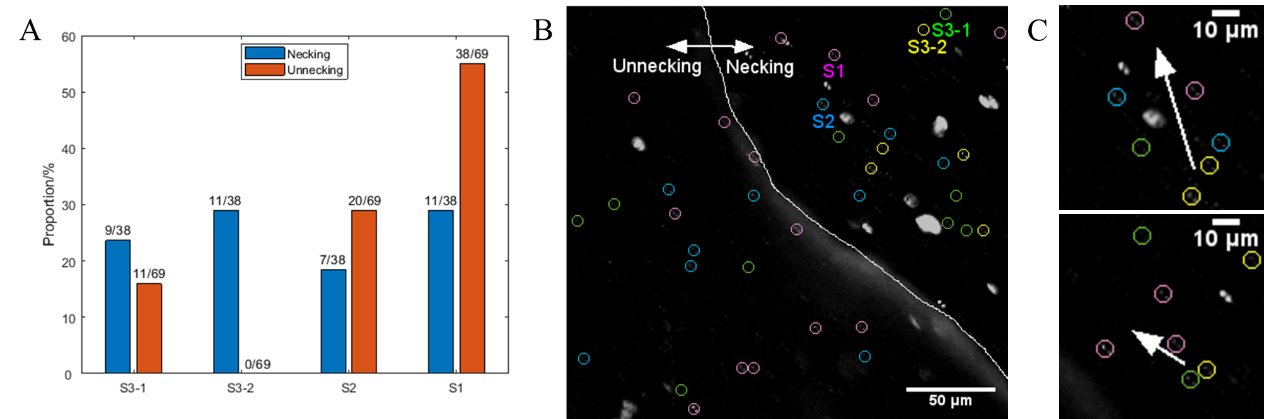

圖 4. （A）頸縮區（藍色）和非頸縮區（紅色）金棒不同旋轉狀態比例統計。（B）頸縮區（右側）和非頸縮區（左側）金棒S1（紫色）、S2（藍色）、S3-1（綠色）和S3-2（黃色）分布，比例尺50微米。（C）金棒狀態分布局部放大圖，比例尺10微米。
雙網絡凝膠三重異質性發展機理
基于以上觀察，本工作提出雜化雙網絡凝膠拉伸過程中第一層網絡的三層次異質性發展機理：高分子鏈層次（10~100nm）的異質性不斷減小，并逐層引發了片段化(10μm)和頸縮區(100μm)這兩種更高層次的異質性。這些結構是理解雜化雙網絡凝膠增韌機制的關鍵。
圖 5. 雙網絡凝膠的三層次異質性。
歡迎感興趣者交流！聯系方式：13601554180，微信號intenseavb。
