作者：2017級本科生 許涵 電機系
劉寒玉 電機系
邵鵬程 電機系
指導老師：王鵬 電機系
關鍵詞：電磁彈射
摘要
本系統旨在設計與實現一款能夠在野外進行可重復、可控的發射軍事固定翼無人機的電磁彈射系統，能夠快速多次發射無人機機群。本系統可應用于軍用和民用領域，促進無人機在軍事領域和民用領域的應用。使得無人機在軍事領域的發射更具有機動性，在民用領域更加普及。目前，已經能夠?qū)p型的固定翼無人機進行彈射。系統對于大電流開關器件、電容充電電路、串聯電容組、彈射軌道均進行了設計與調試，著重實現了大電流開關器件和彈射軌道結構的制作。以法拉電容作為儲能元件設計了從充電電路到放電開關的完備電路。
創新性
為了保證無人機的安全起飛，一個合適的起飛環境十分重要。不同噸位的偵查無人機，起飛方式也并不相同。由于自身重量低，小型的偵查無人機可以使用手拋的方式起飛。而大型的查打一體無人機則對于起飛環境的要求更加苛刻，需要在特定的機場才能起飛。而這些傳統的起飛方式有著一定的弊端。本系統對無人機的發射方式進行了創新，以電磁彈射技術對無人機起飛環境做出了優化。通過電磁彈射技術的應用，改革了傳統的無人機發射方式。
高機動性
手拋起飛的方式雖然簡單便捷，但是對于龐大數量或者較大重量的無人機都無能為力。而機場起飛的方式固然安全可靠，但是缺乏機動性能，容易被敵方實施針對性打擊。相比之下，使用電磁彈射技術彈射無人機有著極大的優勢。電磁彈射技術應用于無人機起飛上，可以在短時間內為無人機提供起飛速度，避免了人工手拋或長距離滑行加速。此外，電磁彈射技術在野外條件下同樣適用，在安裝在具有野外越野能力的運輸車地盤上后，可以在野外電磁彈射無人機。相對于傳統的無人機起飛方式，可以在野外起飛數量較龐大、質量較大的無人機，且有著快速和高機動的優勢。

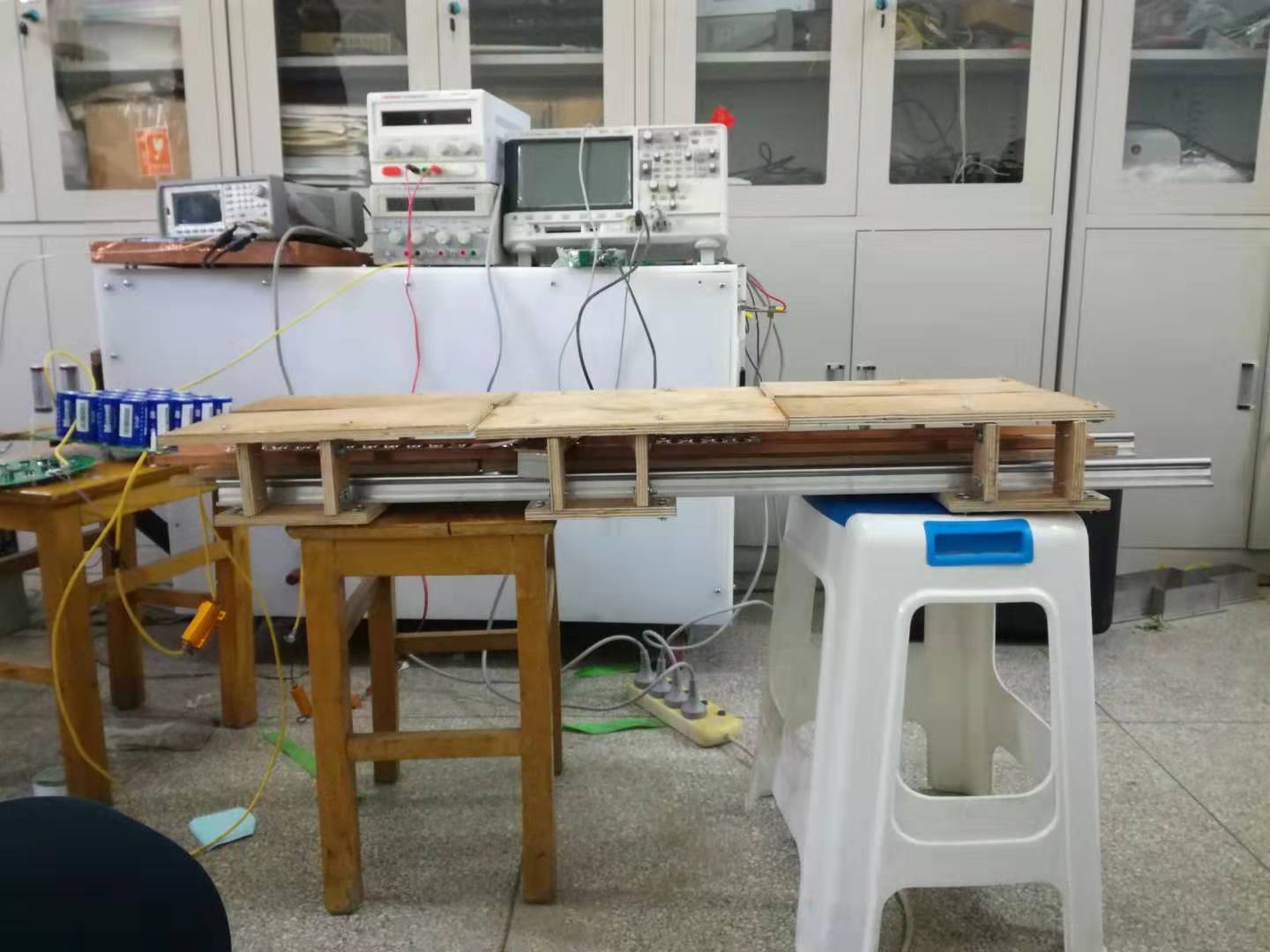

圖1 軌道側視圖

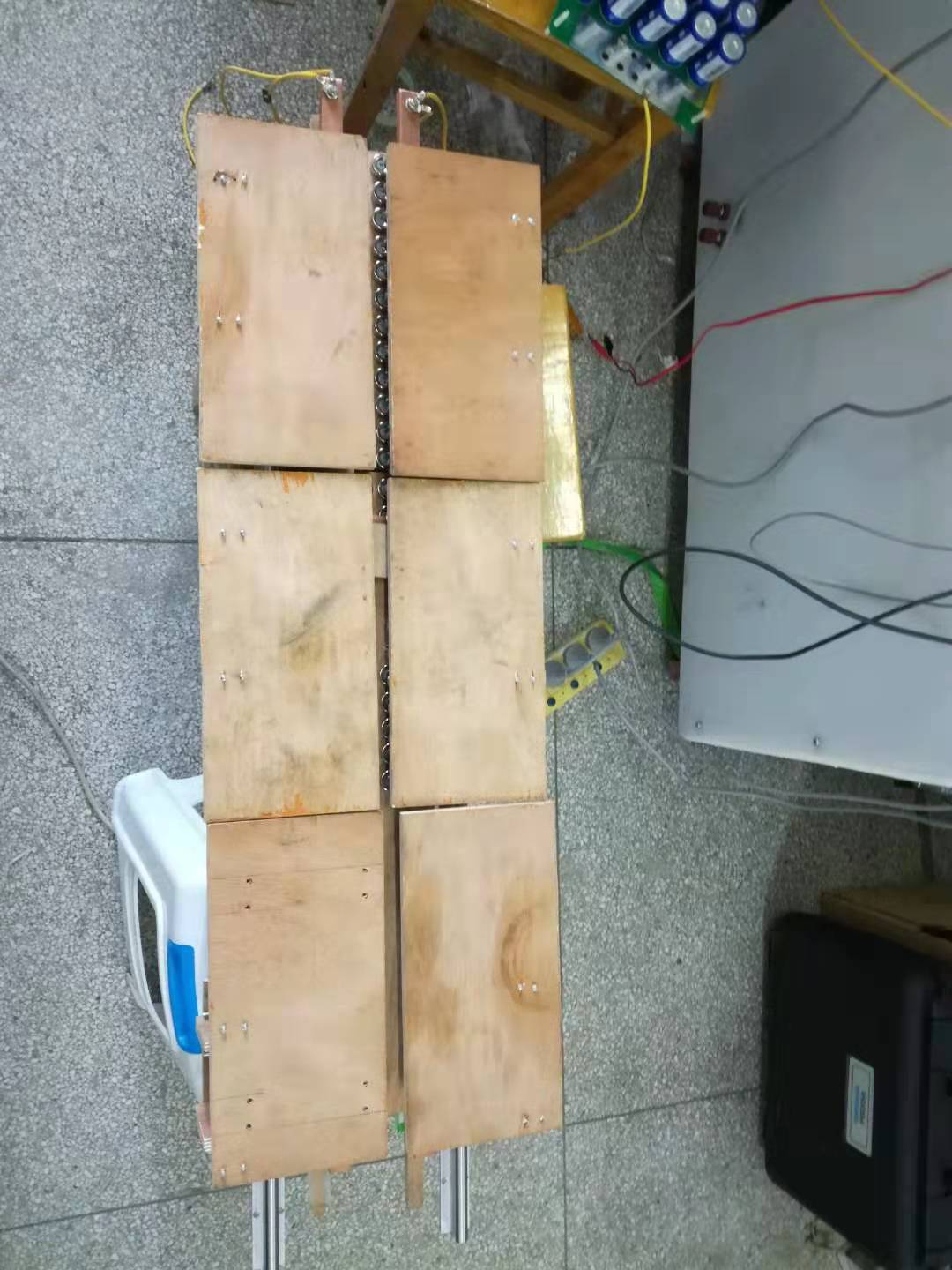

圖2 軌道俯視圖

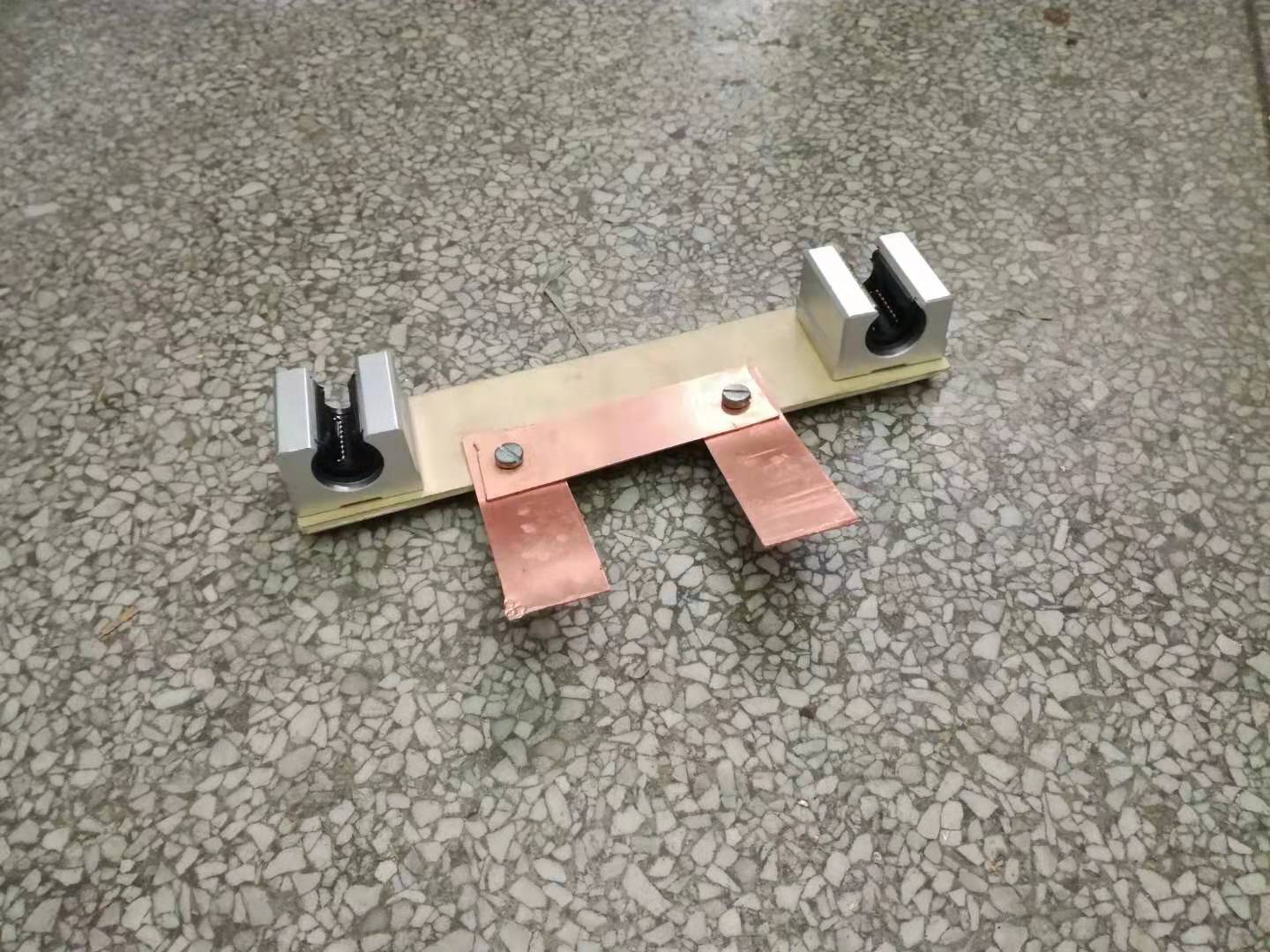

圖3 優化電樞反面

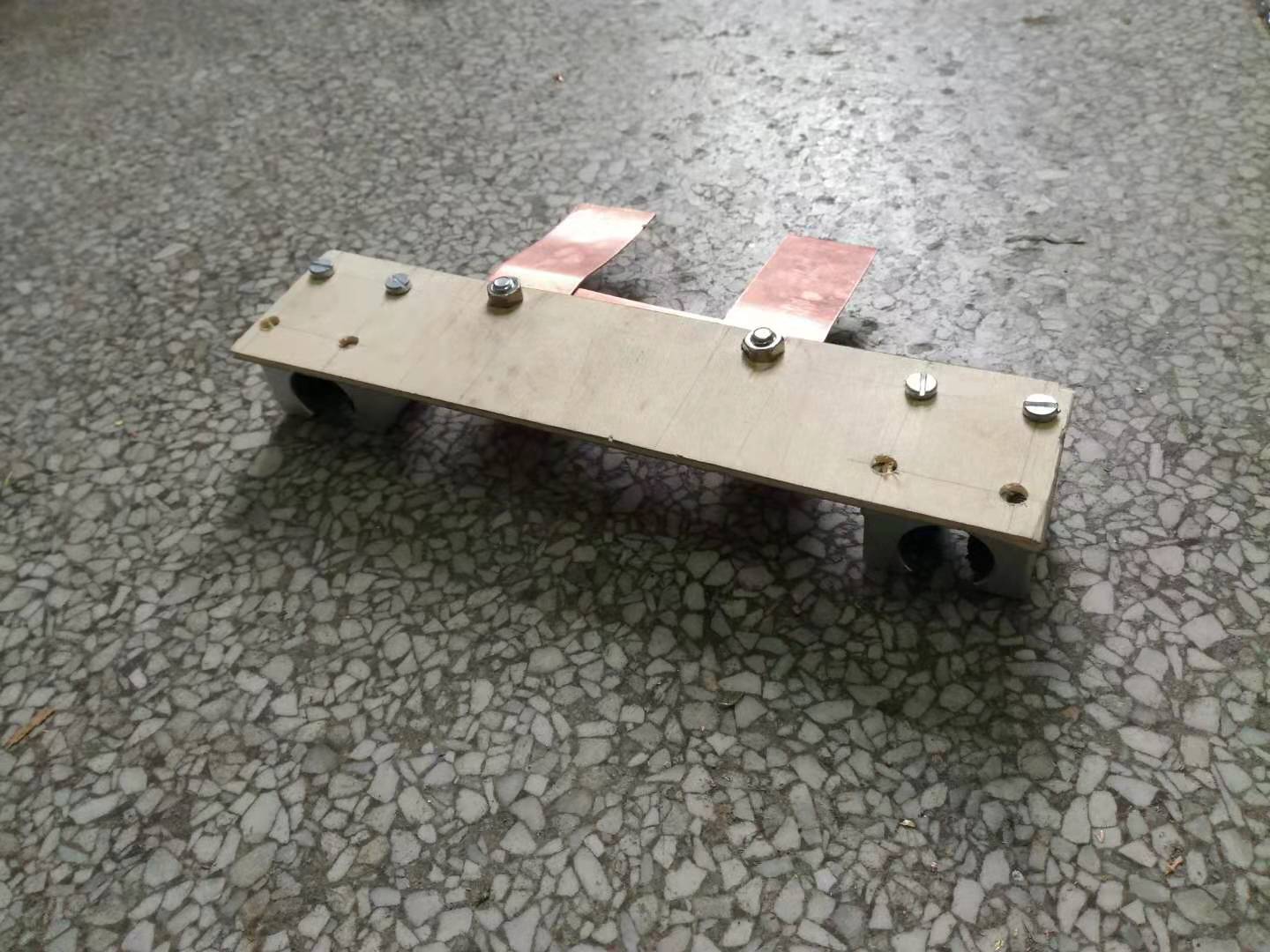

圖4 優化電樞正面

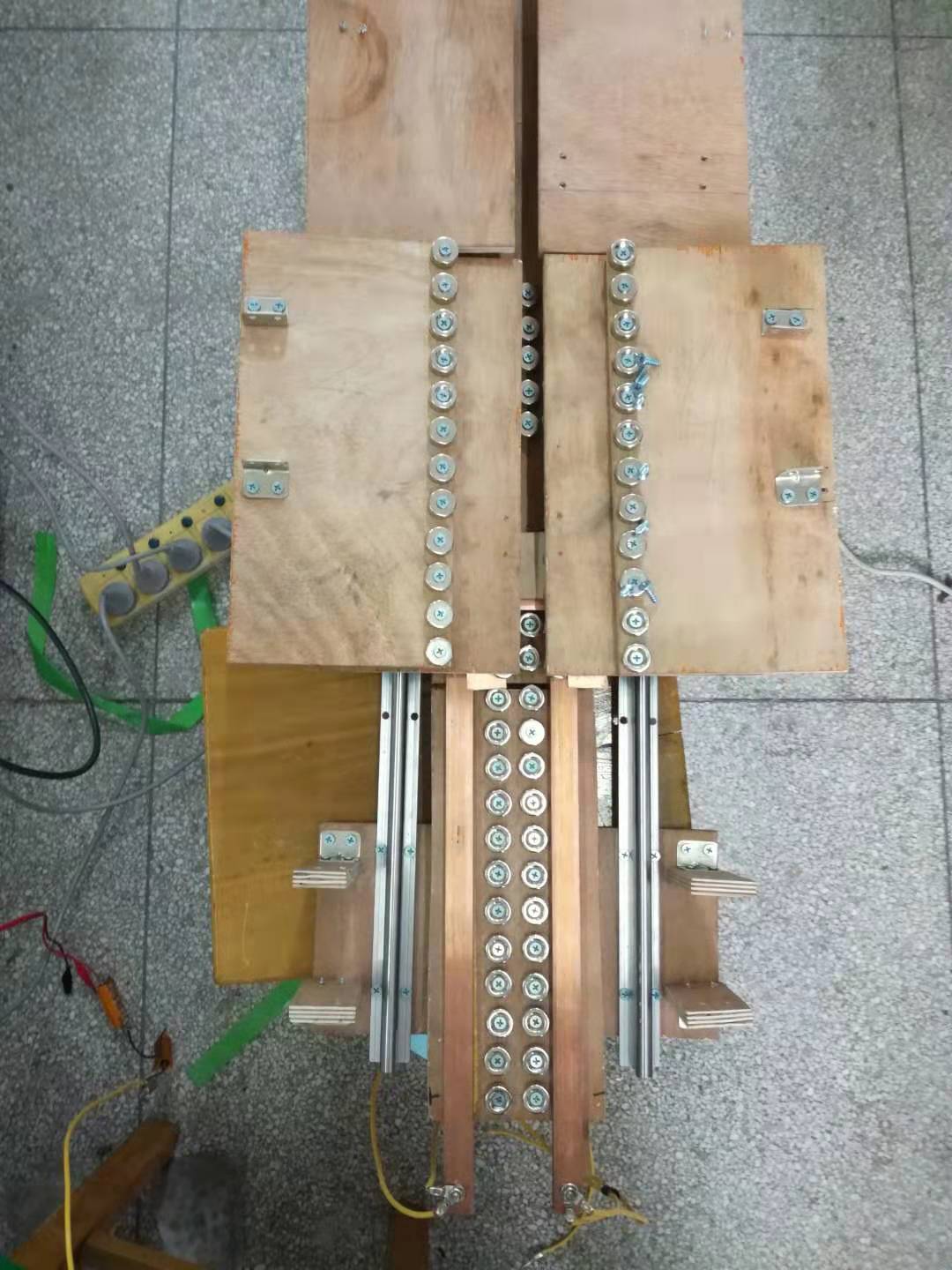

圖5 整體內部圖（無電樞）

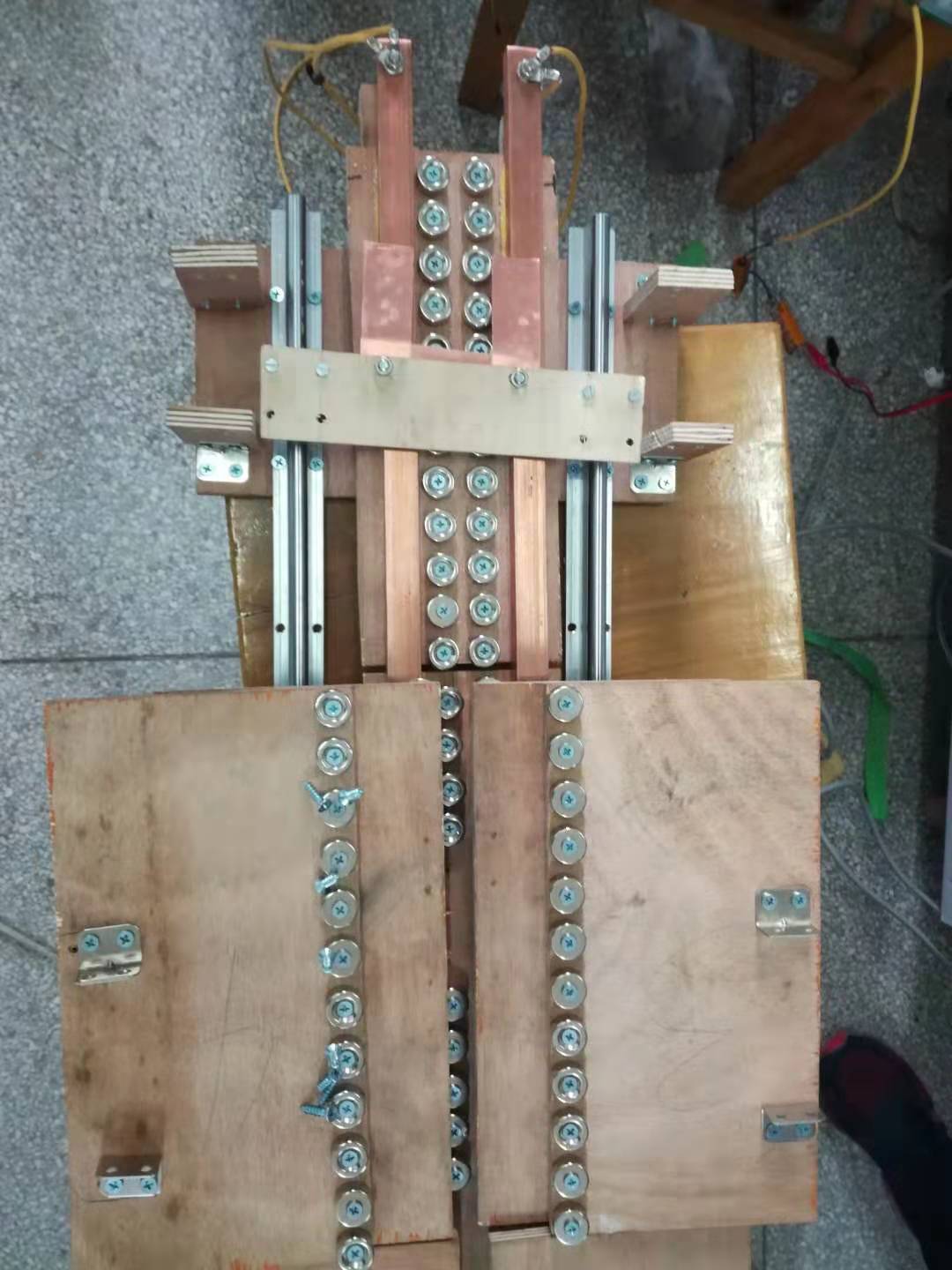

圖6 整體內部圖
