基于場效應原理的COVID-19抗體/抗原電子傳感器
28材料學院
作品介紹

基于場效應原理的COVID-19抗體/抗原電子傳感器



作者:經求是 材料學院

指導老師:符汪洋 材料學院



關鍵詞:石墨烯,場效應晶體管,刺突蛋白,傳感



摘要

本項目旨在開發一種基于石墨烯場效應原理的冠狀病毒抗原/抗體檢測傳感器,利用抗體對石墨烯表面功能化、檢測抗原抗體特異性結合反應時的電信號變化,并制作便攜式傳感設備樣機。

背景與原理

傳統的病毒檢測方法,如聚合酶鏈式反應(PCR)、酶聯免疫吸附測定(ELISA)等,有具有耗時長、成本高昂、需要對目標分子進行增殖、集聚、標記等前處理、難以重復使用等局限。

免標記石墨烯場效應晶體管(GFET)生物傳感器件通過將具有優異的電子學特性和化學穩定的石墨烯材料與電學測量、化學修飾及生物識別檢測等技術有機結合,能有效感知傳感器表面的微小變化,實現高靈敏檢測。

基于GFET的冠狀病毒抗原/抗體檢測傳感器為以石墨烯為溝道材料、以體液環境為液體柵的場效應晶體管結構(如圖1所示)。石墨烯表面通過非共價交聯(π-π相互作用和/或疏水相互作用和/或靜電相互作用)與SARS-CoV刺突糖蛋白S1亞基抗體(CSAb)或人血管緊張素轉化酶2ACE2)結合,以實現對新冠病毒的刺突糖蛋白S1亞基抗原(包含受體結合閾,RBD)的特異性檢測。測試時S1蛋白抗原與石墨烯表面的CSAb/ACE2結合,通過場效應影響石墨烯載流子濃度從而改變GFET的源漏電導。該過程發生在液體柵中,可通過掃描液柵電壓與源漏電流曲線的電荷中性點(CNP點,也稱Dirac點)位置的偏移反映S1蛋白抗原的濃度。該方法可以擺脫繁瑣的前處理過程,有望實現體液中快速檢測。

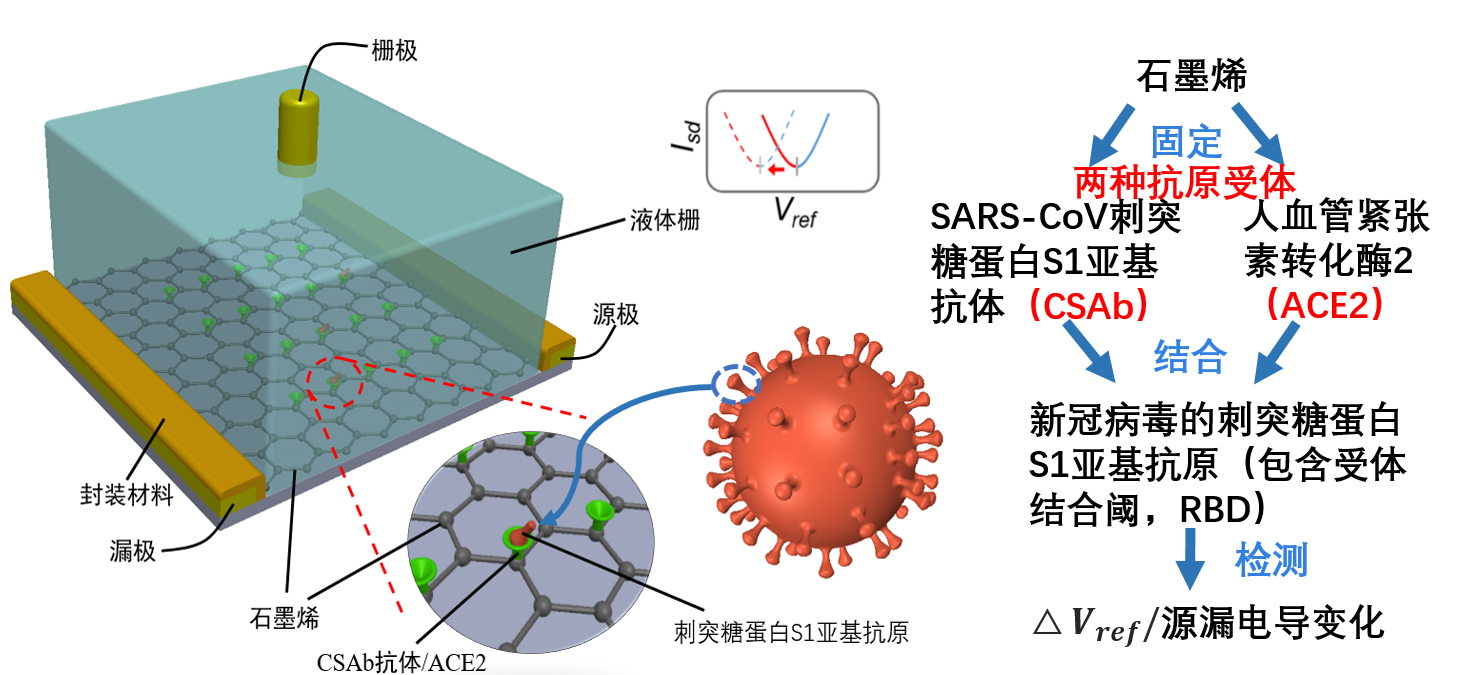

1 基于GFET的抗原/抗體傳感原理示意圖



實驗結果

首先完成了CSAb/ACE2與石墨烯表面結合的初步實驗,加入不同濃度S1蛋白抗原時,得到了最低0.2pM(使用CSAb)和0.1nM(使用ACE2)的檢測極限濃度(如圖2所示)。隨后改進用PBASE分子作交聯劑,芘環與石墨烯表面形成牢固的π-π相互作用,酰亞胺基與CSAb抗體相連,并用TWEEN-20乳化劑對石墨烯表面未功能化的區域進行封閉,以排除背景溶液中雜質在石墨烯表面非特異性吸附的影響。測得10-17 M(約1 fg/ml)的檢測極限,并且△Vref與濃度對數呈現出線性的關系(如圖3所示),而同樣基于免疫檢測的經典的ELISA方法目前報道的檢測極限為4 ng/ml

{C}{C}{C}

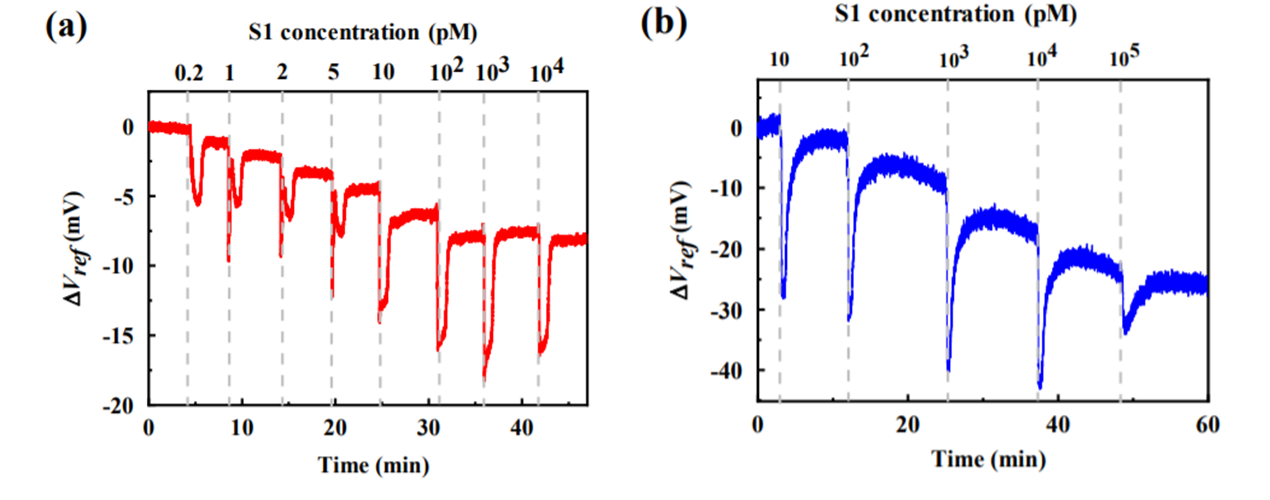

2 0.1 mM PBS緩沖溶液中加入0.2 pM10 nM各種濃度的S1溶液后,修飾CSAb(a)/ACE2(b)GFETVref隨時間的變化



3 0.1 mM PBS緩沖溶液中加入10-17M10-11M濃度的S1抗原溶液后,PBASE輔助修飾CSAbGFETVref隨時間的變化以及△Vref隨抗原濃度對數的線性擬合曲線



便攜傳感設備開發

與廣東松山湖材料實驗室合作,研發讀取功能化石墨烯場效應傳感芯片的便攜傳感設備,采用鎖相放大器技術提高信噪比,結合微弱電流前置放大器,檢測芯片上的電信號的微小變化。并通過算法自動尋找石墨烯轉移曲線的Dirac點并計算加抗原前后的變化值(樣機照片與軟件界面如圖45所示)。

該原理可遷移至其他已明確免疫機理的病原體檢測,為日后快速開發通用型傳感設備以應對突發性公共衛生實踐提供技術驗證。

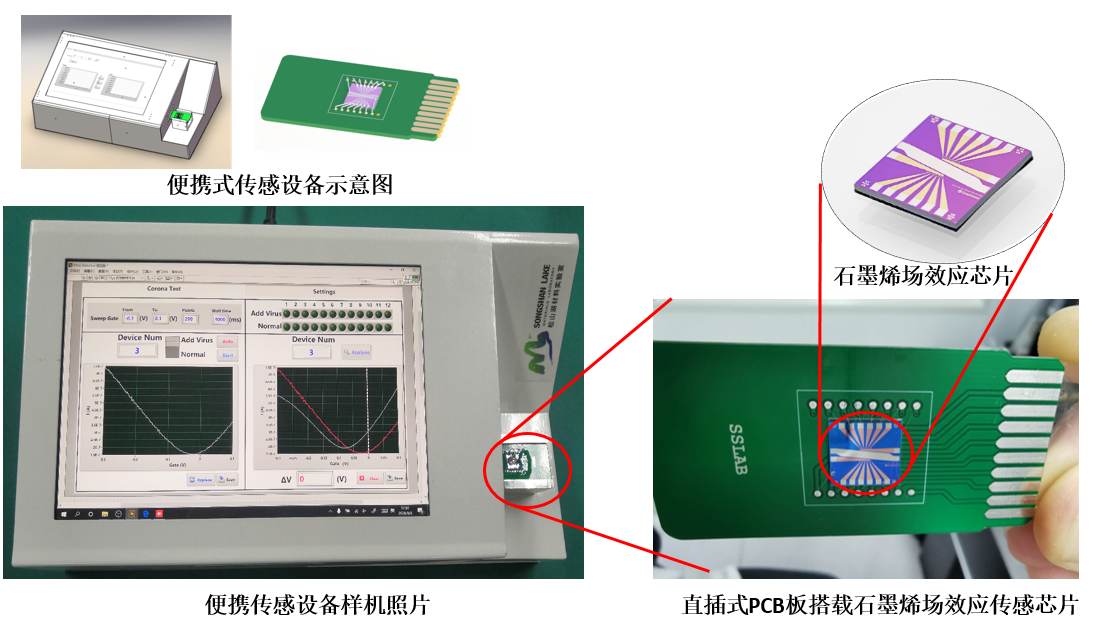

4 便攜傳感設備示意圖與樣機照片

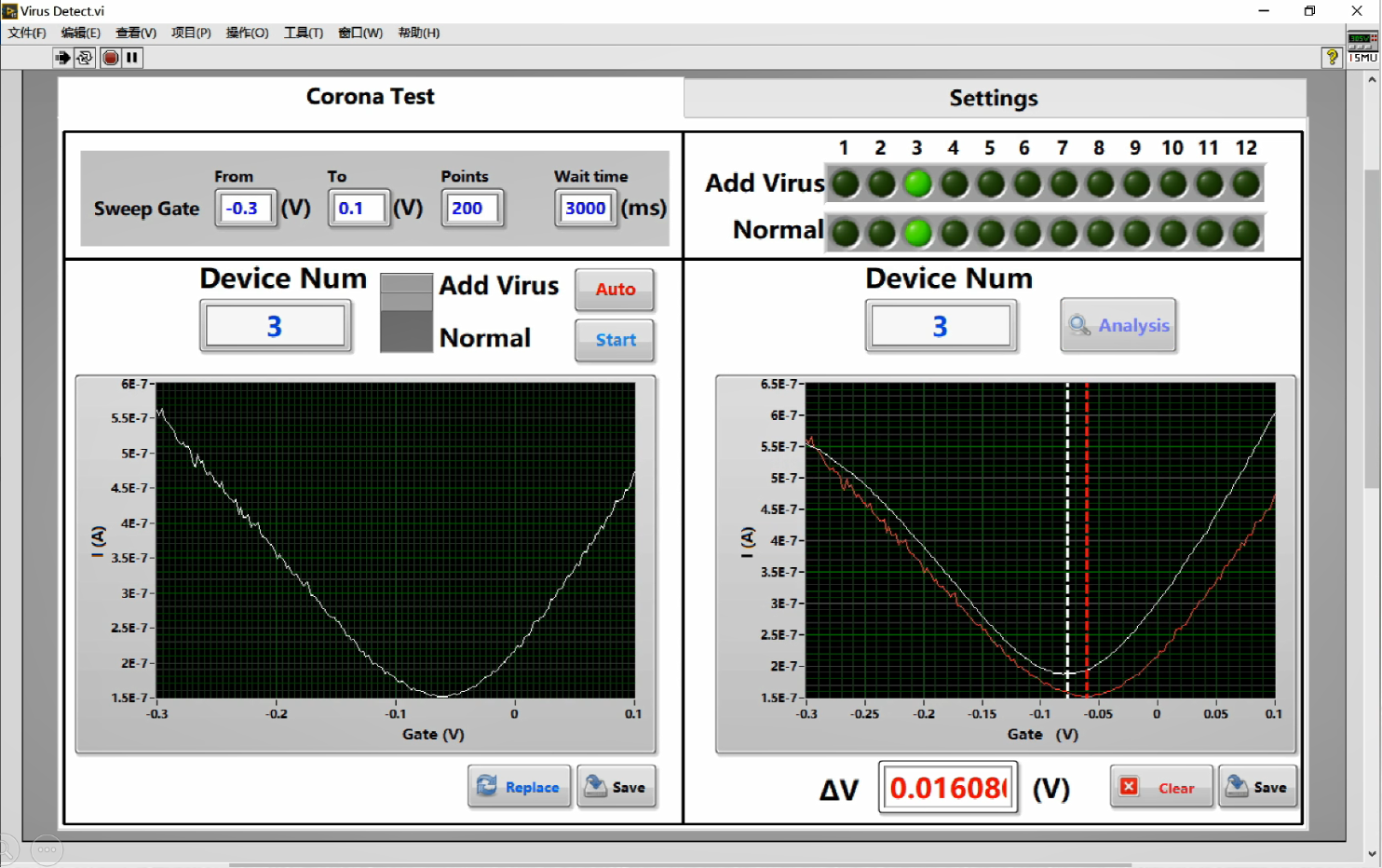

5 檢測軟件界面
