樁靴式抗滑樁加固土坡探究
作者：劉素嘉 水利系
指導老師：張嘎 水利系
關鍵詞：樁靴 抗滑樁 土坡
摘要
針對廣泛存在的水位變動帶土坡面臨的傳統抗滑樁加固效果不佳這一問題，本項目提出一種新型的樁靴式抗滑樁結構，驗證了其通過延緩和均勻化了水位變動過程中的變形局部化，加固效果得到明顯提升。
樁靴式抗滑樁結構

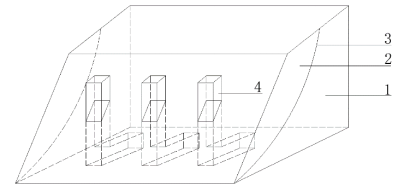

樁靴式抗滑樁包括由一段豎直樁和一段水平樁連接形成的樁身4，其中，橫段沿垂直于邊坡的走向灌注于滑坡的基體1內，豎段下端與橫段外端連接，且自下向上依次貫穿基體1和滑裂面3并深入至滑動體2內（圖1）。施工主要步驟為：開挖豎直樁孔口，并同時安裝護壁模板，灌注護壁混凝土；安置豎直段鋼筋籠；從坡面開挖水平樁孔口，與豎直樁孔口相交，并繼續向邊坡內部延長一段距離形成水平段，同時安裝護壁模板，灌注護壁混凝土；在水平段內安置水平段鋼筋籠；灌注混凝土直至填滿；回填邊坡表面至豎直樁孔口。
圖1 樁靴式抗滑樁結構
變形特性
圖2比較了素土坡和不同抗滑樁加固邊坡在水位下降過程中典型點的水平位移曲線。同一水位下，素土坡的水平位移大于抗滑樁加固邊坡的水平位移。結果表明，抗滑樁對邊坡變形有明顯的抑制作用。顯然，插入樁靴式抗滑樁的土坡出現拐點的時間明顯推遲、出現的水平位移顯著減小。結果表明，樁靴式抗滑樁加固效果明顯增強。
圖2 系列試驗點M、N水平位移對比
土拱效應
圖3對分析了傳統抗滑樁與樁靴式抗滑樁最大主應力方向的水平分布。通過數據分析可知，土體上各點最大主應力方向隨時間變化很小，說明破壞前后土拱形狀基本不發生變化。在水平方向上，樁靴式抗滑樁加固土坡的最大主應力角度α從左到右遞減，說明土拱形狀向右凸。
圖3 最大主應力方向水平分布
破壞機理
圖4、5分別顯示了破壞前后傳統抗滑樁與樁靴式抗滑樁加固土坡的土坡方向剪切應變的水平分布?？梢钥闯觯魬?yīng)變?cè)诔跏茧A段很小，并且隨著水位降低而呈現出增加的趨勢。在局部區域，剪應變快速增長，并明顯高于周圍地區。結果表明，變形局部化出現在這個區域內。水位下降過程中變形局部化程度增大。變形局部化的發展最終導致了局部破壞。此外，局部破壞發生后，在滑裂面附近有一個更為顯著的峰值。這表明局部破壞在其附近引起更大的變形局部化。因此，土坡的破壞機理可以用變形局部化與局部破壞之間的顯著耦合過程來描述。
圖4 傳統抗滑樁加固土坡破壞前后剪應變分布
圖5 樁靴式抗滑樁加固土坡破壞前后剪應變分布
