作者：付智 建筑學院 林煜昆 生命科學學院
指導老師：張嘎 水利水電工程系
關鍵詞：吊具、減震、振動臺試驗、數值模擬
摘要
在日常生活中，吊燈、吊扇等吊具在發生地震或其他擾動時，可能掉落成為安全隱患。本項目旨在通過對懸掛吊具的結構性改造和組合結構設計達到減震的效果。項目探究進行直桿的結構性改造以及與特殊的萬向節連接兩種減震方案，利用Abaqus軟件進行數值模擬與優化設計，最終在振動臺試驗中驗證了方案的可行性。
結構性改造
在常用的圓柱形直桿上增加軸向凸起，命名為三齒桿。三齒桿增加截面慣性矩，在承受相同的彎矩下，受應力較小。相比直桿，三齒桿的固有頻率更高，抗強震能力更強。具體尺寸如下：

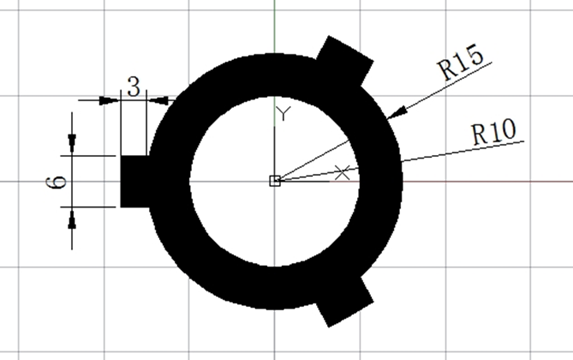

圖1 三齒桿截面尺寸
組合結構設計
將萬向節與三齒桿連接，并限制萬向節的轉動幅度。萬向節提供自由度，可以改善桿件的邊界條件，吸收振動波，減小晃動幅度。

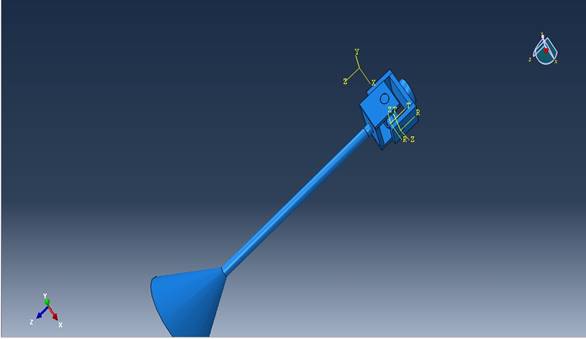

圖2 萬向節+直桿模式圖
Abaqus數值模擬
結構改造的模擬結果：常用圓桿在地震載荷下，發生很大形變，形變程度增量達208。三齒桿形變程度增量只有19。

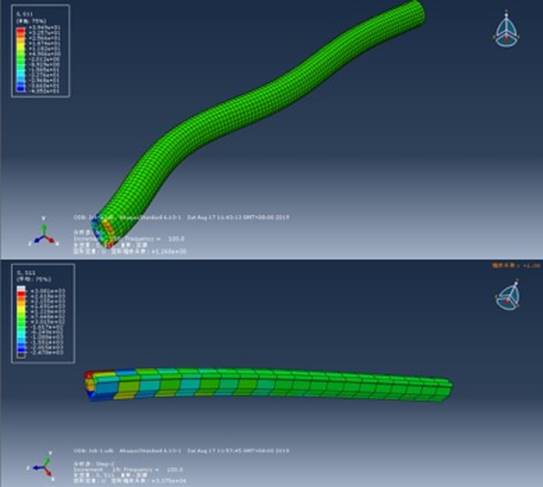

圖3數值模擬結果（圓柱桿被破壞而三齒桿基本完好）
振動吸收的模擬結果：在安裝柔性材料（功能與萬向節相似）的桿件中，主要的地震剪切力被柔性材料吸收。

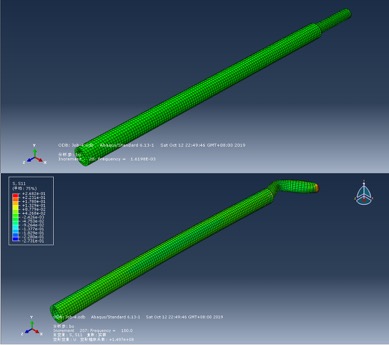

圖4數值模擬結果（柔性材料吸收剪切力）
振動臺試驗
將桿件安裝在水平振動臺上，將筆連接在桿件末端，通過筆隨桿件擺動在紙上畫出的圖像，能反映桿件末端的晃動情況。
只進行結構改造時，三齒桿的末端晃動幅度低于圓桿。說明結構改造確實有助于剛性直桿的抗切性能。
在圓桿或三齒桿上安裝萬向節后，筆尖晃動的幅度可忽略不計。萬向節的減震幅度可達97%，減震效果很顯著。

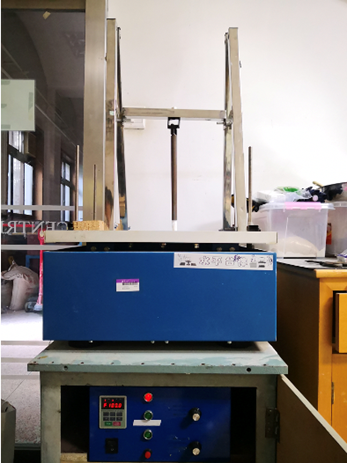

圖5試驗用振動臺

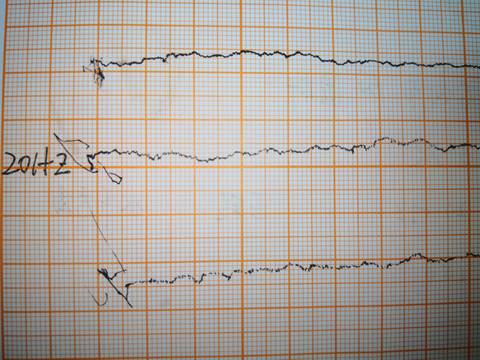

圖6 末端筆尖擺動圖像（20Hz，安裝萬向節）
結論
總體上設計達到目的，通過理論分析、數值模擬、實驗驗證完善了設計過程。桿件本身結構設計有更好的抗切性能，在微小變形中撓度更小，晃動幅度更小。不過一味增加連接桿的彎曲剛度并不一定能減小晃動幅度，或者減震效果不明顯，還需要考慮共振情況。通過萬向節增加邊界自由度大幅提升了吊具桿件的穩定性，末端的晃動幾乎為0。而萬向節靈活度的變化也能影響減震效果，推測可以通過改造適應多種工況。后續可以繼續探究萬向節的強度選擇和靈活度設計。
