基于粘彈性人工邊界和接觸面對法的地下管道地震動力學響應
作者：戰朋禹 土木工程系；劉巍 土木工程系；汪子涵 土木工程系
指導老師：林家瑞 土木工程系
關鍵詞：粘彈性人工邊界；接觸面對法；有限元分析
摘要
地下管道地震響應的有限元模擬精度受到管道與土層動接觸面的選擇和土層人工邊界的選擇影響，對于動接觸面我們從理論推導和有限元模擬出發得出接觸面對法對于處理地震中非連續問題具有更好的精度；對于邊界我們采用粘彈性人工邊界，但是在實驗?zāi)M和理論上我們發現傳統粘彈性邊界的參數選擇將導致管道受損低估，通過有限元模擬成功確定保證精度且安全的參數選擇。在邊界與動接觸問題解決基礎上完成管道易損性和接觸分離問題的分析。
邊界等效
對于土體邊界采用粘彈性人工邊界較為常見，但是在研究中對粘彈性邊界推導分析發現存在非保守風險，更改參數，并結合有限元實驗驗證參數修改的保守性。對于土體與管道的動接觸面，考慮到接觸面在地震荷載下存在斷裂、非連續性，并結合有限元分析比對接觸面對法、整體法、拉格朗日法等，最終選定接觸面對法。

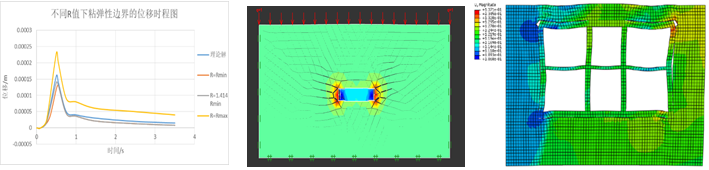

1.為參數修正前后與理論值比較圖；2.為粘彈性邊界下OPTUMG2建模；3.為ABAQUS建模以比較接觸面對法與整體法的差異性。
機理分析
在六組地震加速度作用下對于L型管壁的應力分布研究，發現L型管道中，隨著地震加速度上升，管道的最易損點從豎向管與水平管交點處轉移到了水平管與水平管的交點處；針對此現象對位移分布、時程應力變化等進行切片分析和橫向、縱向比對，得出關于L型管道地震破壞模式相關的三條結論如下：

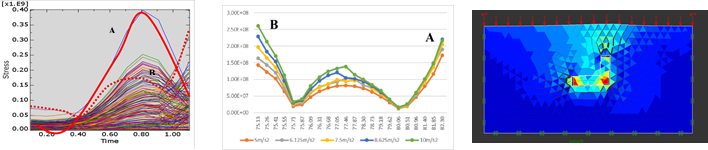

4.管壁179個觀察點的時程應力圖；5.不同地震加速度下而得應力分布；6.應力分布云圖
- L型管道的節點破壞模式，A節點率先達到峰值并引起土體破壞導致分離，引發A處卸荷，卸荷部分有B節點承擔，導致B節點內力迅速上升，達到破壞臨界，引發接觸面分離，最終節點力向管道中部傳遞，引起中部管道內力上升。
- L型管道水平段的內力時程分布為兩種類型，A型為在地震荷載施加后約0.60-1.00s達到峰值后，迅速衰減；而B(niǎo)型為在0.6-0.8s間迎來小峰值后有較小衰減，之后迎來應力快速增長，最終在1s時達到峰值。
- 隨著地震加速度上升，由于應力時程分布的差異性B節點的內力呈現追趕A節點趨勢，并在a>7.71m/s^2時，水平向管道交叉節點危險與水平-豎直管道交叉節點；從時程、非連續角度得出原因在于A節點率先到峰值，因土體破壞引發卸荷，導致荷載轉移至B節點。
