作者：2018級本科生 黃鈺誠、覃思博、蔡坤鵬、龔婭 能源動力與工程系
指導老師：張揚 能源動力與工程系
關鍵詞：音速噴嘴 流量調節
摘要
氣體流量控制裝置是基于音速噴嘴原理設計，利用音速噴嘴原理將質量流量控制過程轉化為壓力控制過程，并且采用機械自動控制實現壓力波動環節對于流量的精確控制，利用新型結構實現量程段的拓展，從而實現低成本變壓力耐受的質量流量控制。
選題背景
氣體流量控制器是能源、化工、醫藥、航空航天等領域科學研究和工業過程中不可缺少的重要設備。氣體流量控制器的精度、穩定性等性能對實驗結果的可靠性、工業產品的質量等具有重要影響。現有的流量控制裝置仍然存在缺陷，目前常規采用的質量控制裝置基本只適用于穩定壓力條件，對外界壓力波動的適應性差，在流量計上下游壓力出現變化的條件下，流量控制會產生較大的誤差，造成實驗的準確性差或者工業產品的質量差?；谝羲賴娮斓淖詣?dòng)氣體流量控制裝置，采用機械自動控制低成本地解決現壓力波動環節對于流量的精確控制，采用新型結構提供大量程的自動氣體流量控制裝置。
設計思路
裝置的設計思路是采用減壓閥和音速噴嘴的組合，利用音速噴嘴原理將質量流量控制過程轉化為壓力控制過程，達到準確控制流量的目的。
減壓閥用于解決上游壓力波動的問題，同時調節音速噴嘴上游的壓力；噴嘴用于利用“音速堵塞”現象，解決下游壓力波動的問題；組合裝置使得通過噴嘴的流量?jī)H僅和噴嘴上游（即減壓閥下游）的壓力成正比。
環境背景壓力pb＞p*時，全管內為亞聲速流動，最終管內壓力下降到出口壓力pe與環境壓力pb相等，出口亞聲速；環境背景壓力pb≤p*時，出口處以聲速流動，在出口后產生膨脹波，出口壓力

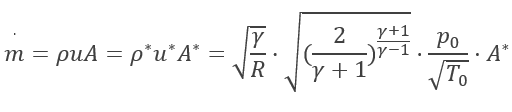

降壓后與環境壓力pb匹配，出現“音速阻塞”現象。對于連續流動，有：
因此，使用壓力傳感器獲得p0即可推知
，通過減壓閥調節p0即可改變流量
。
對比優勢
優勢一：變壓力耐受、精度高、帶自動控，將流量控制過程轉化為壓力控制過程，使得流量的控制過程簡單化，同時可以避免其他質量流量控制方法由于壓力波動引起的誤差；流量偏差可自動調節。
優勢二：適用壓力范圍廣，采用多通閥連接著截面面積不同的的噴嘴，適用于不同壓力下的測量，故本流量計適用壓力范圍廣。
優勢三：成本較低，與同精度等級的熱式流量計相比，成本較低：高精度進口熱式質量流量計價格達到數萬元（不帶數顯），本流量計成本約為三千元。
圖1 最初版本設備連接圖
圖2 設備集成后效果圖
