作者：2019級本科生 董震宇 胡景淇 曾翰韓 賴伯韜 能源動力與工程系
指導老師：李輝 能源與動力工程系
關鍵詞：微熱管
摘要
隨著電子設備小型化和集成度的提高，用于智能手機、5G移動基站的芯片功能不斷增強，其發熱量也不斷增大，需要更小更高效的熱管理系統。熱管利用相變進行換熱，能以較小溫差傳遞大量的熱，非常適用于小型芯片。但是，現有的超薄微熱管換熱能力存在瓶頸。超薄熱管相變換熱與微結構參數的依變關系尚未明晰，包括孔隙率和微觀結構的選擇等，目前仍主要依靠技術人員的經驗性嘗試，缺乏理論指導，限制了超薄熱管的傳熱性能的進一步提升。本項目旨在通過對微細尺度相變和流動的精細設計和調控，實現微熱管性能的提升。
作品設計
微熱管分為三個部分，蒸發段、絕熱段以及冷凝段。工質在蒸發段蒸發吸熱，蒸氣經過微槽道到達冷凝段，在冷凝段液化放熱，液體再通過回流裝置回到蒸發段，形成一個工作循環，實現換熱。本項目的創新點在于借助人工智能算法輔助優化熱管蒸發段、冷凝端和毛細芯微觀結構參數，實現超薄熱管的可控精細設計，從而提升超薄熱管的換熱能力。
蒸發段設計
蒸發段的設計需要保證薄液膜維持穩定快速的沸騰。在表面結構的制作上，疏水性材料和親水性材料各有點，也各有不足。疏水性材料有利于氣泡的產生，而親水性材料有利于氣泡的脫離。需要設計更合理的結構，結合二者的優點，加快沸騰速度。
冷凝段設計
冷凝段需要保證蒸氣快速冷凝放熱，并維持穩定的珠狀凝結。想要讓氣體快速珠狀冷凝，同樣需要設計親疏水復合的微型結構表面。
液體回流裝置設計
現在一般采用吸液芯的方式來實現液體回流。需要保證流動的連續性，防止出現斷流的情況。同時也要降低液體傳輸?shù)淖枇?，使液態工質回流過程更加流暢。需要對不同的孔道形狀以及其孔隙率進行探究。
整體設計
蒸發段、絕熱段和冷凝段的長度配比也會影響到微熱管的性能。需要通過探究確定合理的長度配比。
項目進展
結構設計部分：通過文獻調研總結了現有的微結構設計。并確定了具體的漸變式結構和復合式結構方案，之后將對這些結構進行仿真和實驗。
計算仿真部分：這一部分主要包括計算流體力學軟件ANSYS和人工智能算法。通過仿真，可以初步驗證結構的合理性；通過算法，可以調整總體的長度配比，進行進一步的優化。現在正在對軟件操作和算法進行學習。
實驗部分：實驗?zāi)苓M(jìn)一步驗證結構的合理性。包括蒸發實驗臺、冷凝實驗臺和吸液芯試驗臺。已完成實驗臺的設計。
圖片：

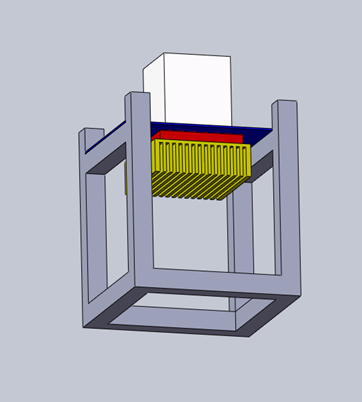

圖1 蒸發實驗臺
圖2 冷凝實驗臺

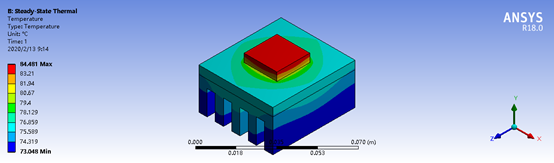

圖3 ANSYS散熱仿真
圖4 封面
