作者：2018級本科生 陶晨越 能源與動力工程系
李曉曄 能源與動力工程系
陳旭華 能源與動力工程系
安博洋 航天航空學院
指導老師：楊震 能源與動力工程系
關鍵詞：太陽能 發電裝置
摘要
在能源需求日益增長的今日，太陽能作為清潔且儲量大的可再生能源，漸漸成為人們關注的焦點。太陽能目前主要的利用形式包括光伏發電和熱發電。本作品針對當前太陽能熱發電技術中存在的主要缺點進行改進，希望制作出一種高效便攜的新型太陽能發電裝置。
研究背景
太陽能，作為可再生能源中儲量最豐富，分布最普遍，最易獲取的一種能源，無疑是替代化石燃料最理想的能源之一。目前，在太陽能的利用上，主要有光伏發電及熱發電兩種形式。
現有的太陽能熱發電形式主要有塔式，碟式和槽式。它們共有的特點是需要建設規模較大的熱電站，在應用上不夠靈活。此外，現有的熱發電技術中的熱力循環，出于對汽輪機葉片的承受能力等方面考慮，不得不普遍采用朗肯循環，這也從理論上限制了現有熱電技術的效率。因此，針對當前熱發電中的兩種主要缺陷，我們希望能設計一種裝置對其進行改進。這種理想裝置應當具有結構簡單，單元體積小但容易集成，使用靈活，且循環效率能突破朗肯循環的限制等優點。
作品結構
裝置整體呈圓柱狀，其外壁及底座均由玻璃制成，玻璃底座可以使陽光直接照射在盛裝在容器中水的底面，進而直接對水進行加熱，提高了太陽能的利用效率。底部放一塊多孔金屬，該泡沫銅塊可以起到吸水作用，通過吸附壓力增大蒸發端與冷凝端的氣壓差。在裝置的內部安裝漸縮式氣體流道。在該漸縮式流道的上方，有一直徑略小于流道上徑的葉片。該葉片由一根金屬軸與該裝置的上蓋連接。該上蓋由金屬制成，以便于水蒸氣與外界空氣之間進行熱交換。
工作原理
在整個裝置工作的過程中，凹面鏡將太陽光聚焦在泡沫銅塊下端。銅塊吸收太陽能，加熱其中心區域內孔隙中的水。水受熱蒸發，產生強大的蒸汽流，帶動葉片旋轉，葉片上固定的磁體也隨之旋轉，通過電磁感應，在裝置外的線圈中產生電流。水蒸氣在通過葉片后，在裝置頂端冷凝成水珠，沿杯壁流回杯底，并被銅塊外圍區域的孔隙重新吸收，從而在裝置內形成循環。通過這樣一種裝置，我們便實現了由熱，到機械功，再到電的轉換。從理論上來說，這個裝置的循環效率可以無限接近于卡諾循環，打破了朗肯循環效率限制的壁壘。
圖片格式：

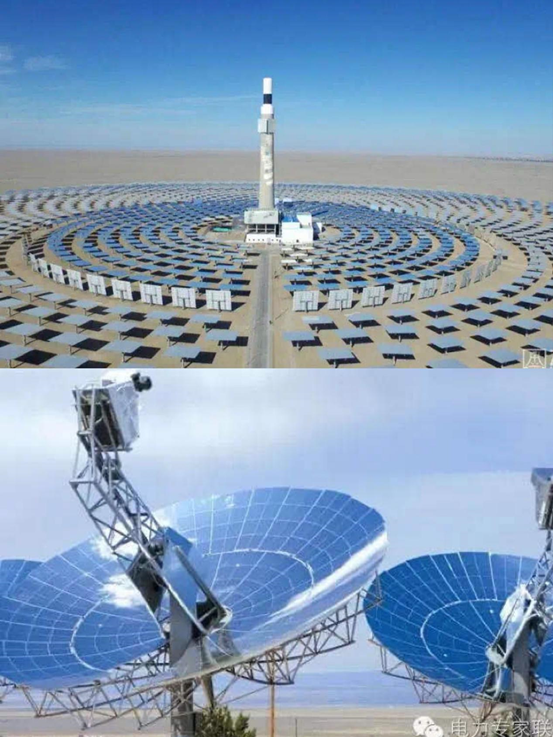

圖1 現有的太陽能熱電站，上為塔式下為碟式
當前成果
目前，該項目已經取得了如下進展：
1、通過對重力式熱管及自然界水循環原理的觀察與借鑒，完成了對裝置熱力循環過程的設計，并通過初步實驗驗證了這一熱力循環過程。
2、對該裝置的光熱轉化效率及熱電轉化效率進行了計算，證明了該裝置的的理論效率可以突破朗肯循環的限制，從轉化效率上驗證了這一裝置的可行性。
3、對裝置各部分零件的規格進行了設計，完成了裝置的簡略建模，進行了絕大部分零件的采購。
4、設計出第一版實驗方案，準備在完成組裝后開始實驗。
圖2 本作品熱力循環原理圖

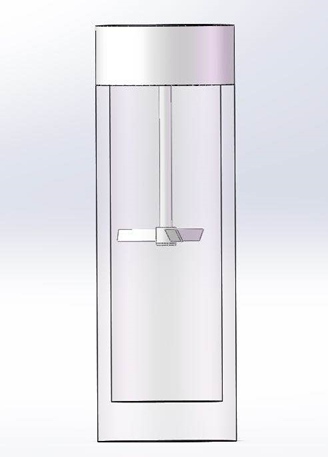

圖3 本作品簡易模型（不包括外部聚光裝置及內部漸縮式流道）
未來規劃
1、待零件配齊后對裝置進行整體組裝，并開展實驗。
2、通過實驗重新測量出實際的熱電轉化效率，與理論計算值進行比對，分析出效率損失的環節。
3、重復對裝置進行迭代改進，提高裝置的效率與安全性。
外部鏈接：https://mp.weixin.qq.com/s/bhM9hDq4-un1pzKZY0gYrQ 作品中期成果推送展示
