- 作品名稱：
- 便攜式多通道心電儀
- 大類：
- 科技發明制作B類
- 小類：
- 生命科學
- 簡介：
根據人體心電12導聯原理，實現同時利用8個通道對人體心電信號（包括極腦電信號）進行實時同步采樣之后，通過高精度的A/D芯片實時轉換成數字信號，再由一款超低功耗的單片機MSP430處理后，采用多種傳輸方式，包括串口、網口、藍牙上傳給上位機，進行信號處理，并實時顯示心電波形。
- 詳細介紹：
本作品系統為完整電路系統，按照功能分為４個部分：
1.電源設計
采用外置5V電源做為整套設備的總體供電，經過電源轉換芯片為系統各模塊分配不同的供電電源；
2.心電采集設計

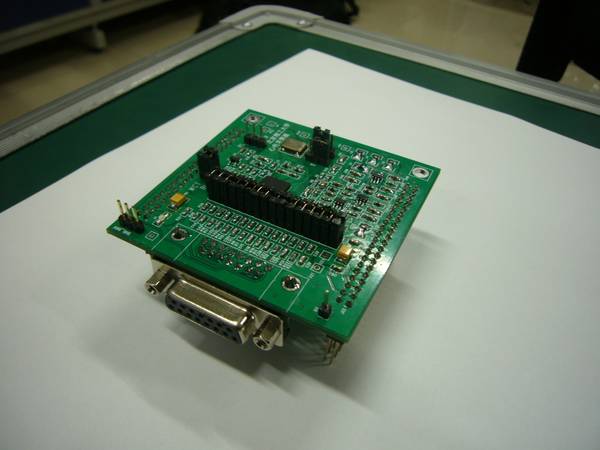

采用業界最新的一體化采集芯片——ADS1298，外部配2.048MHz的晶振做采集板系統時鐘，也可配置寄存器利用內部晶振，根據人體12導聯原理，利用8通道對人體心電信號進行采集，通過SPI數據傳輸方式，將數字信號傳遞給主控板，其芯片大小僅有8mm*8mm；
3.微控制處理電路設計

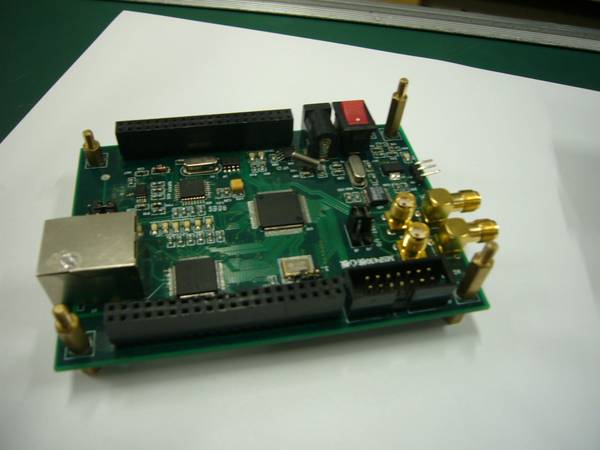

采用MSP430F2619做為主控芯片，外置25MHZ晶振做為系統時鐘，同時搭配SP3220做為串口芯片，W5100網口芯片，以及預置的藍牙模塊，采用不同數據傳輸方式對心電信號進行合理傳輸，并且附帶4個 SMA接頭，進行模擬信號的輸出，因此主控制板具有良好的可擴展性，可做為各種數據采集以及存儲的模塊，可編程實現其功能。
4.接口設計
本設計共有三種不同的接口設計，包括串口，網口以及預置的藍牙模塊，其中串口以6MHz為時鐘頻率，采用兩種不同的串行協議RS232和RS485；網口采用W5100為數據接口芯片，經試驗證實，網口傳輸速率為100Mbps，大大高于串口，可做為高速數據傳輸途徑，而藍牙做為發展已經相當成熟的接口技術，采用2.4GHz ISM為全球通用的頻段，傳輸速率為1Mb/s，時分雙工傳輸方案被用來實現全雙工傳輸，使用IEEE802.15協議。- 獲獎情況：
第十二屆“挑戰杯”省賽作品 省賽三等獎
參加北京理工大學“世紀杯”競賽，并入圍特等獎評選；
