基本信息
- 作品名稱：
- 山體滑坡自動監測預警系統
- 大類：
- 科技發明制作A類
- 小類：
- 機械與控制
- 簡介：
滑坡是全世界常見的自然地質災害。針對實際需求,在滑坡體自動監測、無線局域網絡傳輸、險情預報等方面展開了深入研究。在繼承前人研究成果的基礎上設計制作了“山體滑坡自動監測預警系統”。為了能夠掌握滑坡孕育過程，全方位捕捉滑坡信息，同時傳感器應具有精度高、反應快速高效、可廣泛應用等特點，從監測滑坡原始信息著手，把“設計制作具有自主知識產權的傾角、地聲、土壤含水量傳感器”作為研究本課題的重點。
- 詳細介紹：
山體滑坡是常見自然地質災害,給國家建設和人民生命財產造成嚴重?fù)p失，實時監測山體狀態，并發布滑坡預警信息對防災減災具有重要意義。
本作品是從滑坡產生的物理過程著手，在繼承前人研究成果的基礎上設計制作專門用于獲取滑坡體變化過程物理信息的傾角、滑坡運動地聲和土壤含水量三種傳感器：
傾角傳感器：

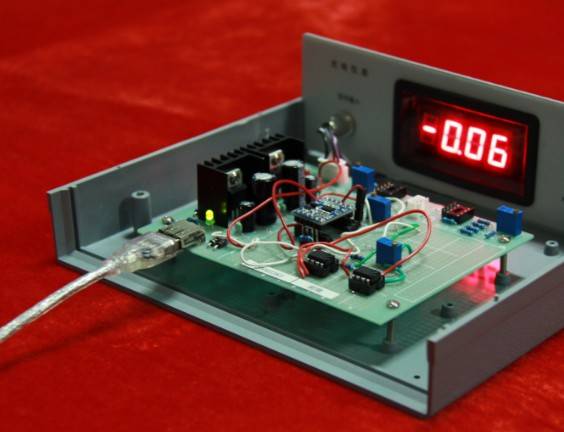

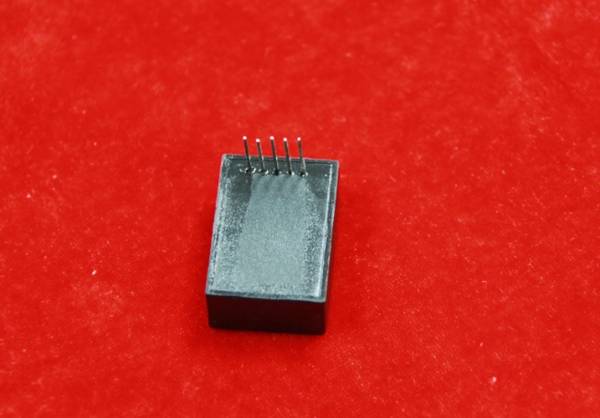

使用MMA7361芯片配合外圍電路設計制作的傾角傳感器對傾角變化十分敏感。水平放置時，傳感器輸出恒定，隨著傾角的增大，輸出電壓線性增長，輸出信號經放大后角度分辨力可達94mV/度。
地聲傳感器：
使用傳振棒連接駐極體提取地聲信號，并放大后實時監測地聲信息。發生滑坡時產生的地聲波頻率在10Hz—150Hz范圍，但主要集中在30Hz—80Hz。
土壤含水量傳感器：
采用雙線圈系，通過測量土壤的感應渦流在接受線圈上產生的電動勢，確定土壤的電導率，從而得到土壤的含水量大小。根據實驗，接收線圈中的電壓信號隨著土壤含水量的增大而減小，呈現線性關系。經過實驗優化選擇600kHz的交流信號作為輸入信號，以獲取最高的靈敏度。
三種傳感器組合構成監測節點，并配套一個無線收發裝置和太陽能供電裝置。在滑坡體內布設多組節點，實時綜合監測滑坡的孕育過程。

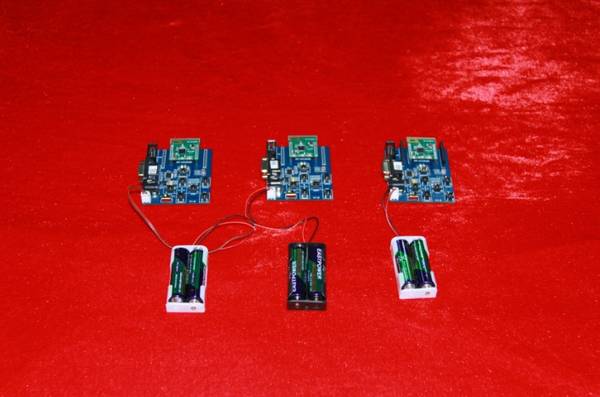

在鄰近的，1-2公里范圍內的村莊、居民點、公路、鐵路、江河兩岸近處及其他可能受災區域的預警點，設置信息分析處理和預警中心。采用基于Zigbee協議的CC2530無線通訊模塊組成無線局域網絡，將傳感器在坡體獲取的監測信息傳輸?shù)叫畔⒎治鎏幚砗皖A(yù)警中心，對多個節點的監測信息進行整體分析處理，做出預警決策，從而實現對山體滑坡的預警。

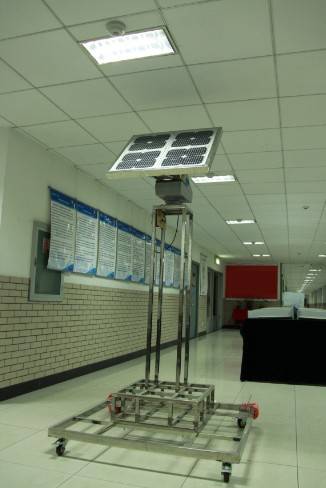

所有設備均采用太陽能供電，無需立桿送電，節省人力和資源。
創新點：
1. 原創設計三種專用傳感器獲取滑坡體變化過程的三種物理信息：傾角、地聲及土壤含水量，充分利用現代微電子、微機電和電磁學等新技術；
2. 利用現代無線網絡技術構建坡體險情信息監測網絡，坡體不同監測點獲取的信息自動匯總并綜合分析決策預警，可實現無人值守自動預警；
3. 采用太陽能電池供電，無需立桿送電，節省人力和資源。
4. 提出滑坡預報和早期治理研究的新觀念：從工程實際出發，注重生產、安裝、施工等技術。
技術特點和優勢：
本作品從工程實際出發，注重生產、安裝、施工等技術，設計制作山體滑坡險情監測專用傳感器，并采用太陽能供電和無線網絡傳輸，避免了山區立桿送電和拉線的難題，易于工程實現，且系統造價低，長壽命，可無人值守，實現自動預警。
適應范圍及推廣前景
作品設計充分考慮了山區的地形特點和資源條件，安裝簡便，無需專業人員操作，且成本低，可廣泛布設并推廣應用于山區的村莊、居民區、重要鐵路和公路等附近的山體，應用前景廣闊。
市場價值及經濟效益
我國山地面積廣闊，地質災害高發，本作品的研究成果對提高山體滑坡的早期預報和防災減災工作水平具有重要的社會效益意義。系統具有成本低、長壽命、安裝簡便、操作簡單等特點，它的推廣應用經濟效益顯著。- 獲獎情況：
第十二屆“挑戰杯”省賽作品 省賽三等獎
