基本信息
- 作品名稱：
- 自動破窗器
- 大類：
- 科技發明制作B類
- 小類：
- 機械與控制
- 簡介：
該自動破窗器利用了類凸輪機構和彈簧的儲能原理，依靠彈簧提供打擊力，用電磁鐵控制啟動，可應用在普通公共交通工具、私家車、商場、寫字樓和住宅等地，緊急情況下，使破窗的工作由人手揮動擊打變?yōu)樽顑?yōu)點固定自動擊打，能夠定點、自動、快速的擊破玻璃，使人員迅速逃離危險現場。不僅解決了傳統安全錘易丟失問題，而且啟動形式多樣、方便靈活，并且造價低廉，具有極高的應用價值與發展前景。
- 詳細介紹：
隨著城市的不斷發展，人口的膨脹，以及公交優先發展戰略的推行，越來越多的人選擇公共交通出行。而公共交通工具上人員眾多，空間狹窄擁擠，出口較小，存在著較多的安全隱患。普通的用于公交車上的輔助逃生工具安全錘容易被盜，安全錘在使用時存在空間限制問題，且緊急情況下，乘客很難在短時間內拿到安全錘并找到合適擊打點正確使用。鑒于此，我們?cè)O(shè)計發明了新型的自動破窗器。

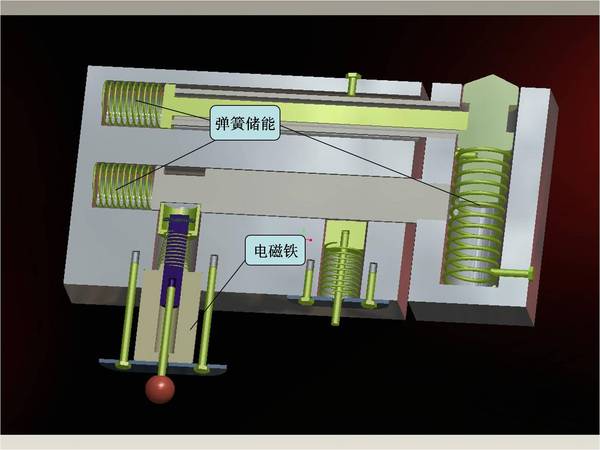

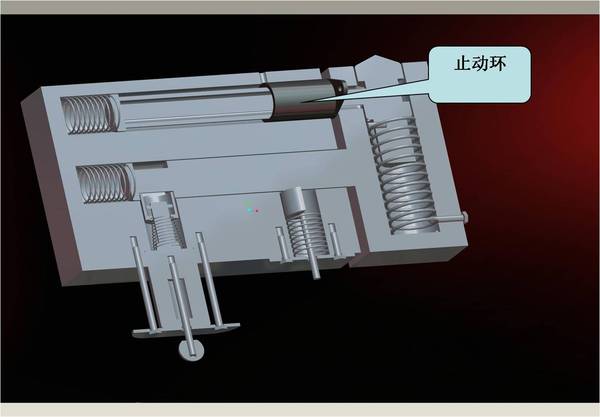

該破窗器主要由啟動機構、推動機構、發射機構三部分組成。啟動機構主要由電磁鐵、吸桿、沖擊桿、啟動環和拉手組成，通過啟動機構啟動整個裝置。推動機構主要由推動彈簧、推動桿、推動管、啟動銷、止動塊和止動螺釘組成，推動管、推動桿分別與錘頭箱螺紋連接，整個機構起到將錘頭箱送到指定位置并在指定位置啟動錘頭的作用。發射機構主要集中在錘頭箱里面，主要由發射彈簧、錘頭、啟動銷組成，其主要任務是將錘頭彈出擊碎玻璃。
自動破窗器主要利用類凸輪機構和彈簧的儲能原理，用電磁鐵控制啟動。啟動機構的沖擊桿與吸桿螺紋相連，按下電源開關，電磁鐵吸引吸桿時帶動沖擊桿對啟動環產生沖擊力，從而釋放推動彈簧啟動整個裝置。彈簧推動推動桿和推動管，從而送出錘頭箱，當錘頭箱被送出一定距離后，止動塊會抵擋住推動桿，使錘頭箱停在特定位置，同時在特定位置止動螺釘阻擋啟動銷進一步運動，釋放錘頭箱中的發射彈簧，從而啟動錘頭完成擊打。自動破窗器的操作可分為自動擊打和手動擊打兩種類型，緊急情況下可采用自動擊打，方便快捷的擊碎玻璃；當電路方面出現故障時，可以啟動拉手，進行手動操作。
該自動破窗器原理簡單，設計合理，與傳統安全錘相比，具有諸多優點。首先，該裝置把力學、電學原理結合起來，將擊打的能量利用彈簧事先儲存起來，并找準擊打點，通過電磁力將能量釋放，易于專人操作，不受操作人員能力的限制。其次，啟動形式多樣，既可電動啟動也可手動啟動，方便靈活。第三，該裝置的擊打點事先固定在玻璃薄弱區，能快捷擊碎玻璃，打擊成功率高。第四，裝置與車身緊緊固定，不易丟失。第五，整套裝置成本可控制在40元左右，造價低廉，并且一臺裝置可反復使用。第六，根據不同的玻璃強度等級確定合適的彈簧型號，產品具有多樣性。
由于該破窗器具備了上述所說的優勢，其完全可以成為現在安全錘的替代產品，具有廣泛的應用推廣價值，不僅可用在公共交通工具中，在私家車、商場、寫字樓、住宅等處均有利用價值。- 獲獎情況：
第十二屆“挑戰杯”省賽作品 省賽三等獎
2011年4月獲北京化工大學第七屆“寰球杯”科技創新與創業計劃大賽金獎
