針對我國缺乏相對高效廉價施藥機具的現狀，以創新、實用、經濟和環保的設計原則，研制出一種適用于精細農業的高效輕便型自動噴灑農藥機，在單片機的基礎上給出了車載自適性穩定平臺、噴灑系統及遙控系統的設計方法與解決方案。試驗表明該機系統簡單，性能良好，占地空間小，布置方便，動力消耗小，環境友好，較好地解決了人機分離作業，提高農藥有效利用率，改善農業生態環境等問題，進而提高了農機品質。

作品設計的基本思路
(一)自動噴灑農藥機的結構設計

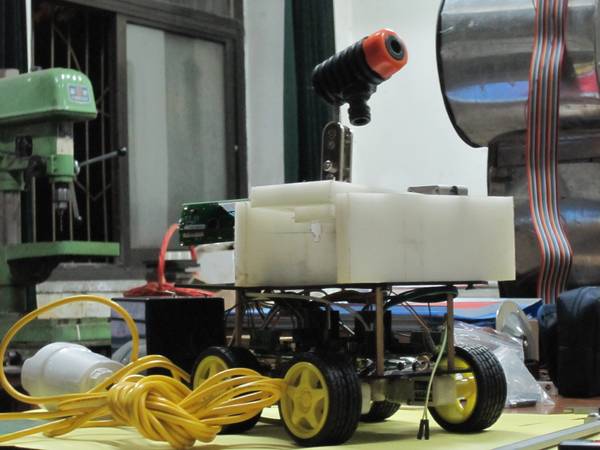

1、車載自適性穩定平臺機械機構設計車體在田地中作業，為避免車體搖擺對噴頭指向的影響，采用自適性穩定平臺，噴槍桿臂安裝在內框架上，內框架支承在外框架上，其旋轉軸線垂直車體的首尾線；外框架又支承在基座上，其旋轉軸線平行且偏置于首尾線?；芄潭ㄔ谲圀w上。
2、噴頭的結構設計長度不同的噴槍桿臂的可根據不同的需要安裝穩定平臺上，噴頭安裝在桿臂頂部，噴頭體上安裝多個小噴嘴，通過調整小噴嘴軸線之間的夾角來調整噴嘴的噴霧方向。
（二）自動噴灑農藥機檢測與控制系統設計
(1)傳感器層的設計
本系統采用單軸陀螺儀ENC-03模塊，為單軸角速度傳感器。

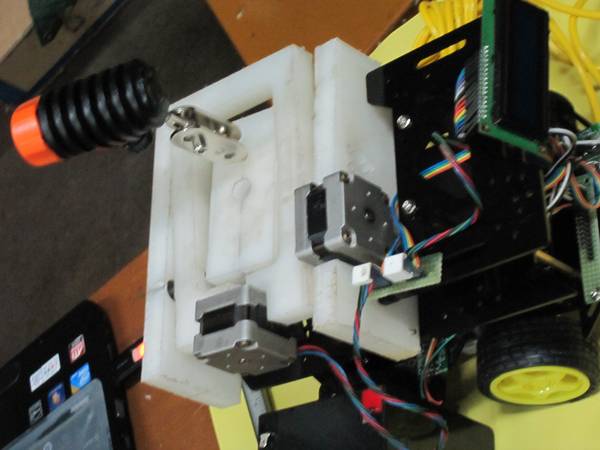

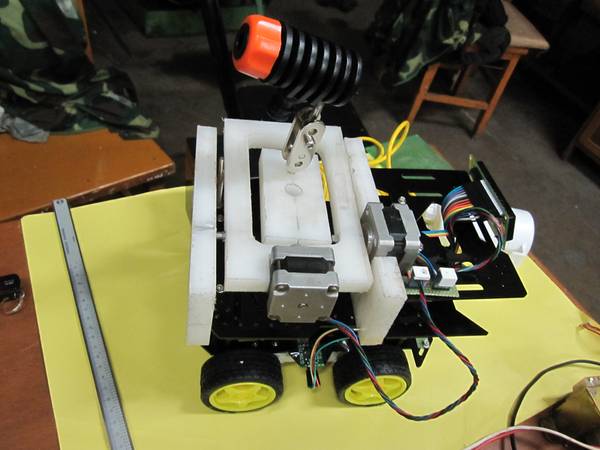

橫搖結構包括橫搖步進電機、橫搖軸、內框；縱搖結構包括:縱搖步進電機、縱搖軸、外框。橫搖、縱搖軸上各安裝一個陀螺儀傳感器，當平臺傾斜時，分別感應出橫搖軸、縱搖軸的角速度，經積分處理后轉換成角度，并產生正比于偏角大小的信號。
(2)信號采集執行層、顯示層、控制層的設計
由于陀螺儀送出模擬信號，須經信號采集單元采集，即將A\D模塊轉換后送到處理單元.多次采集取平均值消抖。
本系統采用AVR單片機對縱橫搖信號進行處理，輸出控制信號。高性能低功耗的AVR具有先進的RISC結構：133條指令，大多數可以在一個時鐘周期內完成；32*8 通用工作寄存器加外設控制寄存器；工作于16MHZ時性能16MIPS。
采用顯示模塊，顯示出橫縱搖偏轉角度，方便觀測調節動向。
單片機輸出的控制信號給L298的四個輸入端，四個輸出端接兩相四線步進電機，控制步進電機正反轉實現調節。
（3）小車遙控系統的設計
采用單片機和套裝搖控芯片實現。主要由發射模塊，接受模塊，驅動模塊，及單片機組成?？刂撇糠种饕紤]按鍵的設計，遙控器上的5個控制鍵控制遙控車的運動，分別是：前進、后退、向左、向右、停止。小車通過接受遙控器發來的信號來完成相應的動作。

三、作品的創新點
應用自適性穩定平臺和遙控技術實現智能噴灑的設計方案，解決農業機具精確定位噴灑問題是國內外首創。
四、作品的技術關鍵
（1）本系統自適性平臺設置為軸心偏置結構，縮小了占地空間，減輕了平臺的重量便于電機的驅動。其技術關鍵在于確定兩個軸向的平衡位置。
（2）系統的控制策略是關鍵，設計適合的控制器，提高整個穩定平臺的控制精度。
五、作品主要技術指標
（1）方位驅動范圍為±60°;俯仰驅動范圍為- 60°～60°。
（2）自適性平臺可在平臺傾角小于等于60°范圍內任意位置能鎖定。
（3）電機運動速度：方位運動速度為0 . 1°/ s～2°/ s ；俯仰運動速度為0. 1°/ s～1. 5°/ s 。
（4）抗風能力：風速10 m/ s 噴桿正常工作;風速12 m/ s 噴頭降精度工作;風速16 m/ s 農藥機有傾覆危險。
(5)最大遙控范圍：100m。

第十二屆“挑戰杯”作品 三等獎
2011年5月15日，設計的模型參加了太原市知識產權局舉辦的第八屆太原市青少年發明創新競賽及展示活動，并得到了一致好評。
