基本信息
- 作品名稱：
- 四葉草型互通式立交橋
- 大類：
- 科技發明制作B類
- 小類：
- 機械與控制
- 簡介：
通過開展立交優化設計方法研究，設計一種交通功能較完善、線形簡單、占地規模和工程造價較小的新型立體交叉形式，從而更合理地引導機動車輛、非機動車輛以及行人的交通路徑，解決目前城市道路交叉路口通行能力低、人車混行、安全隱患多的難題。為今后的城市中心城區立交設計提供一定的參考借鑒意義，其推廣應用將具有良好的經濟和社會效益。
- 詳細介紹：

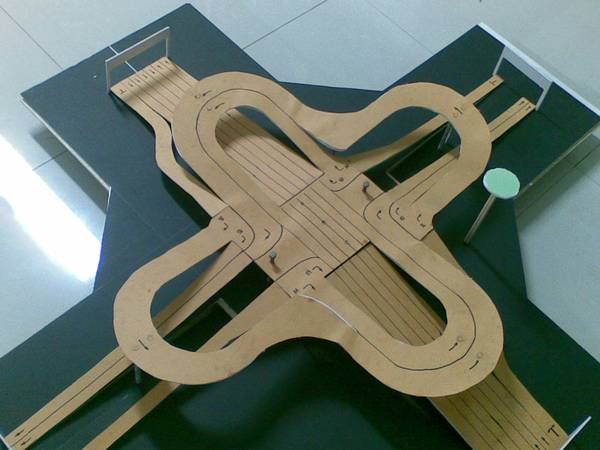

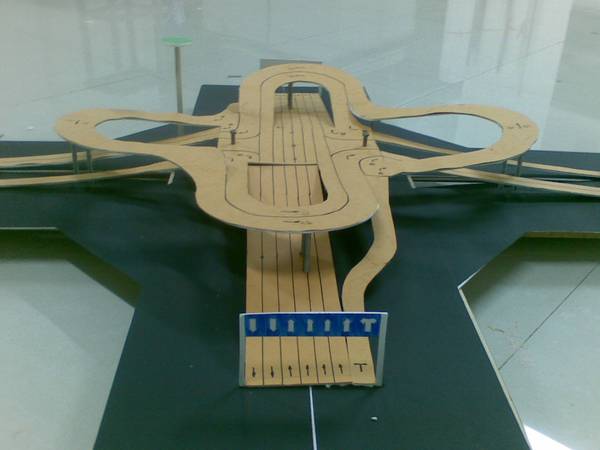

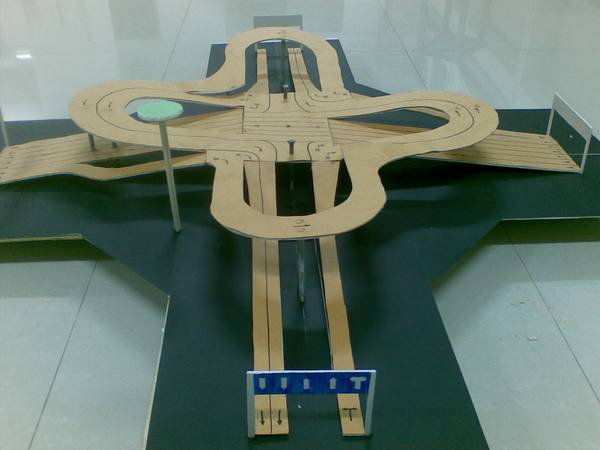

四葉草型互通式立交橋的設計思路為采用高架、下穿和地面三層立交布局的有機結合，所有方向均不需設紅綠燈信號控制。地面供非機動車和行人通行，次要方向的直行機動車輛經下穿地道橋，其余各方向的機動車經高架橋通過交叉路口。四葉草型互通式立交不存在視距盲點，橋下凈空高度充足，在保證交通功能完善的前提下可大大節約占地面積，各種交通路徑互不干擾，徹底解決了車流交織、人車混行、安全隱患多的難題，即使以后交通量增大，也仍然不需要設紅綠燈信號控制。
主要行車方向，布置有四條直行車道。上橋時左右轉彎共用一條車道，其中左轉彎車輛需經過兩個環形匝道下橋，右轉彎車輛直接下橋。
次要行車方向，有兩條下穿直行車道，上橋時左右轉彎共用一條車道，其中左轉彎車輛只要經過一個環形匝道下橋，右轉彎車輛直接下橋。- 獲獎情況：
第十二屆“挑戰杯”省賽作品 省賽三等獎
1、入選福建省教育廳“2010年度福建省大學生創新性實驗計劃項目”。
2、在福建工程學院第八屆科技節學生課外學術科技作品競賽中，獲科技節發明制作類一等獎。
