本系統采用傳感器、嵌入式系統和自動控制等技術，開發太陽能、熱泵中央熱水工程控制器；采用無線數傳技術，構建區域級管理系統與各控制器之間的通訊網絡；采用.Net和Flex 3.0開發基于B/S架構的區域級和企業級管理系統。實現熱水工程集群應用的分散測控、集中操作和可視化管理，為管理者提供便捷、高效的管理維護手段；同時能夠進一步提高工程的能效和為政府部門提供節能減排統計數據。

1.系統組成：

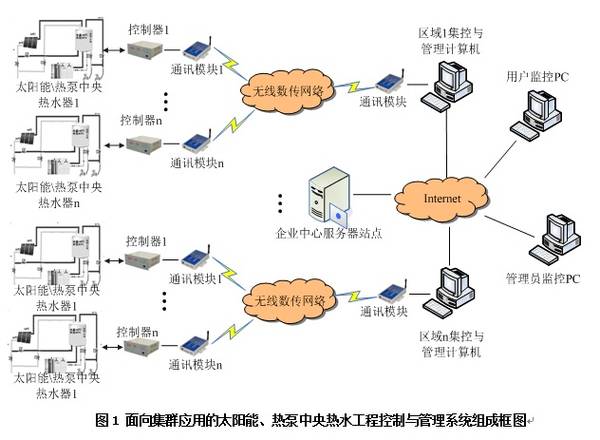

本系統組成如圖1所示。控制器分別實現對相應的太陽能、熱泵中央熱水器進行控制，同時將各熱水器的運行狀態和參數通過無線數傳網絡上傳給對應的區域集控與管理計算機，同時區域集控與管理計算機也可以通過無線數傳網絡下傳控制指令對所管轄的熱水器進行控制與管理。區域集控與管理計算機通過Internet與企業中心服務器實現數據同步。管理員或用戶監控計算機只要登錄服務器，即可對任何一臺授權熱水器實施控制與管理。
1.1主控制器
1.1.1主控制器的硬件電路

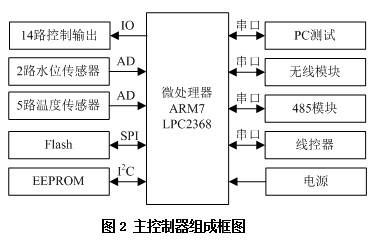

主控制器的組成如圖2所示，其中微處理器選用PHILIPS公司ARM7TDMI-S內核的LPC2368，該芯片資源豐富，可有效地簡化硬件設計、提高系統可靠性、縮短開發周期。選用EPROM和Flash擴展存儲空間，其中EEPROM (24LC512)用于保存系統的配置數據，如廠家設置和用戶設置等參數；Flash（SST25VF016）用于存放系統的歷史數據、設置記錄和報警記錄等。利用LPC2368自帶的4個UART，實現主控器和外圍設備的數據交換。外圍設備包括：用于現場人機交互的線控器，用于遠程測控的無線數傳模塊，預留現場調試和遠程有線通訊的接口。
傳感器的選擇可根據控制精度和實際需求進行選型，本系統溫度傳感器選用熱敏電阻（NTC 10K）；水位傳感器選用壓力傳感器（JYB-K）。傳感器的輸出經過調理后，直接利用LPC2368自帶的10位A/D進行采集。選用超聲波熱量表（MTH-6）讀取流量和熱量值，通過M-BUS與主控器交換數據，為節能評估提供數據支持。微處理器輸出控制信號經晶體管陣列（ULN2003）驅動繼電器，進而控制外圍設備。

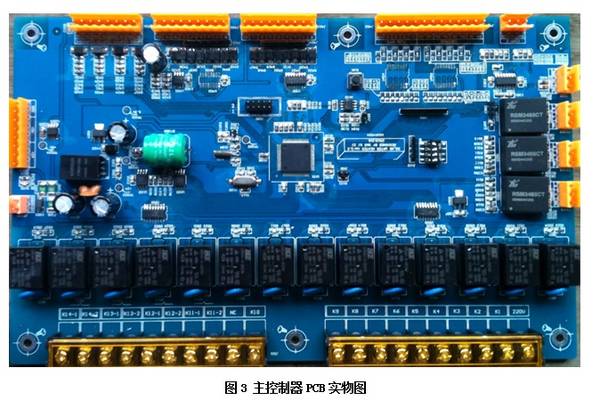

時間是本系統的一個重要參數，季節的識別、用水時段的判斷、歷史數據的記錄都要用到時間。本系統利用LPC2368自帶的實時時鐘與外接32.768kHz晶振實現，可獲得較精準的時間，備用電池保證斷電情況下實時時鐘工作的連續性。主控制器的PCB如圖3所示。
1.1.2主控制器的軟件系統

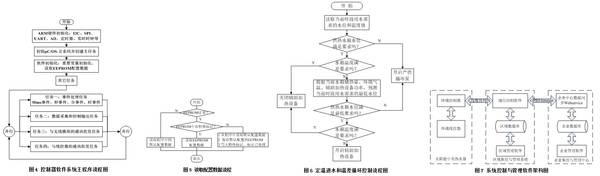

嵌入式操作選用uCOS-II，經裁剪后移植至ARM內核微處理器LPC2368上。系統軟件主程序流程見圖4，在本系統中劃分了多個任務，并根據任務的關聯性、頻繁性、實時性來確定任務的優先級，其中事件處理任務負責對ms、s、min、h的時間事件處理，是整個系統的節拍，所以它的實時性要求最高；數據采集和控制任務，負責采集光照度、溫度、水位、流量、熱量等信息，并根據邏輯條件判斷產生控制輸出，是系統的最主要任務，應給予較高的優先級；通訊收發任務負責主控器和外圍設備的數據交換，保證數據的正確發送、完整接收以及通信協議處理，在操作許可的范圍內實時性要求不是很高，將其置為較低和最低優先級。
在圖5的軟件初始化流程中的EEPROM配置數據包括控制對象（太陽能、熱泵中央熱水器）的配置，這些配置能自動映射至各個控制流程，解決太陽能、熱泵中央熱水器多種模式的控制問題，使太陽能、熱泵中央熱水器與建筑一體化設計更為簡便。
本系統的主要控制流程包括：定溫進水、溫差循環、產供熱水箱循環、輔助加熱控制、時段變?nèi)萘抗┧刂?、回水循環、防凍循環、超限保護控制、異常報警信號產生和無線通訊控制等，其中時段變?nèi)萘抗┧夹g(shù)是系統的主要?jiǎng)?chuàng)新點；關鍵技術在于根據當前水箱儲熱量、環境氣溫、輔助加熱設備功率，預測當前時段用水需求的最低水位；目標是保證供水需求的前提下，使供熱水箱剩余熱水量最少，從而提高系統的能效。其程序流程如圖6所示。
1.2 區域級和企業級管理系統
本系統的控制與管理軟件架構如圖7所示。區域集控與管理系統由通信控制軟件、區域管理軟件、區域數據庫組成。企業集控與管理系統由企業中心數據同步Web service、企業管理軟件、企業數據庫組成。區域集控與管理系統通過無線數傳模塊與各個太陽能中央熱水器建立通訊鏈路，通過Internet和企業集控與管理系統實現數據交換（由企業集控中心提供兩級數據庫的數據同步Web service）。系統的管理界面如圖8、9所示。其中圖8為圖形管理界面，圖9為數據管理界面，兩者可以互為切換。
2.系統功能：
本系統的主要功能如下：
（1）主控制器能夠適應多種配置和安裝模式的太陽能中央熱水器的控制需求，新建系統有利于與建筑一體化設計，用于改造已有系統可進一步提高系統能效。
（2）主控制器和集控與管理系統之間采用無線通訊，組網靈活、施工方便、成本低廉。
（3）區域集控與管理系統可實現對所管轄區域內所有太陽能熱水器的控制與管理，管理界面有圖形和數據表兩種形式可選，可實時顯示任一工程的工作狀態。
（4）企業集控與管理系統可實現對企業所有的太陽能熱水器的控制與管理。
（5）在管理界面上設置和編輯國家、省、市（縣、區）等地域信息和編輯建設區域和具體工程的相關信息，設置不同級別的用戶權限。
（6）具有工程主要部件及其安裝方式的配置功能，集控與管理界面能夠根據最新配置自動更新；
（7）可對任一工程主控制器的預置參數進行重置或查詢，查詢?nèi)我还こ痰漠?dāng)前數據或歷史數據；
（8）對所有主控器進行時間廣播以及自檢或重啟操作；
3.主要?jiǎng)?chuàng)新點：
（1）用自主研發的“時段變?nèi)萘抗┧奔夹g(shù)改造傳統控制模式，節能效率提高15% 以上，見附件中的查新報告（PDF文件）和用戶應用證明。
（2）研發太陽能系統的主要部件（類型和數量）及其安裝方式的可配置技術，解決多模式熱水器系統的控制難題，實現降低太陽能、熱泵中央熱水工程與建筑一體化的設計與施工的難度和建設成本。見附件查新報告（PDF文件）。
（3）系統管理分現場、區域和企業三級，實現分布于全國各地的太陽能、熱泵中央熱水工程分散測控、集中操作與可視化管理。
