真空吸鑄機結晶器調壓裝置是自動調節真空吸鑄生產過程中結晶器內的真空度（負壓值）的自動裝置。安裝該裝置后，可以保證結晶器內真空度恒定，使吸入結晶器中金屬液的高度相同，避免金屬液超過設計高度。本課題研究的結晶器調壓裝置，針對利用射流技術為結晶器提供負壓的真空吸鑄機，解決這種吸鑄機由于所供的壓縮空氣壓力變化導致結晶器內真空度波動的問題。該調壓裝置依據膜技術的原理，利用膜技術檢測結晶器中的真空度，依靠系統的自動力控制調節器，實現結晶器中真空度的自動調節。
該技術的主要特點在于：依據膜技術的基本原理，利用據膜技術檢測結晶器中的真空度，將膜檢測機構與調節器的調節機構組合在一起，實現檢測與調節的結合，實現自動力控制結晶器中的真空度。

一．項目摘要（工作裝置示意圖及原理）
真空吸鑄具有鑄件組織致密，晶粒細化，無氣孔、砂眼等缺陷，及金屬消耗少，生產效率高等優點，在小型管狀、棒狀銅合金鑄件生產中得到廣泛應用。
真空吸鑄是借助真空系統裝置，在結晶器內造成負壓，吸入液體金屬生產鑄件的。鑄件的長度主要取決于結晶器內真空度與液體金屬的重度，即

式中L—鑄件長度m
Pv—真空度Pa
γ—液體金屬的重度N/m3
真空系統由抽真空裝置、測量儀表和真空調節閥等裝置組成（如圖1所示）。
真空吸鑄工藝生產棒狀銅合金鑄件，使用的真空吸鑄機利用噴射管（如圖2所示）產生負壓。吸鑄時依據真空表，通過手動操作調節閥控制結晶器內真空度來控制液體金屬上升的速度和高度。所使用的壓縮空氣由公司動力部門統一供給，生產過程中壓縮空氣壓力經常在0.3~0.5Mpa之間波動。使手動操作調節閥控制結晶器真空度技術難度很大，經常出現結晶器內真空度過高，導致液體金屬超過設計高度，被吸入導氣管，造成真空管道堵塞，嚴重影響正常生產。

圖2 噴射管示意圖
真空吸鑄機結晶器調壓裝置是自動調節真空吸鑄生產過程中結晶器內的真空度（負壓值）的自動裝置。安裝該裝置后，可以保證結晶器內真空度恒定，使吸入結晶器中金屬液的高度相同，避免金屬液超過設計高度。本課題研究的結晶器調壓裝置，針對利用射流技術為結晶器提供負壓的真空吸鑄機，解決這種吸鑄機由于所供的壓縮空氣壓力變化導致結晶器內真空度波動的問題。該調壓裝置依據膜技術的原理，利用膜技術檢測結晶器中的真空度，依靠系統的自動力控制調節器，實現結晶器中真空度的自動調節。
該技術的主要特點在于：依據膜技術的基本原理，利用據膜技術檢測結晶器中的真空度，將膜檢測機構與調節器的調節機構組合在一起，實現檢測與調節的結合，實現自動力控制結晶器中的真空度。
二．項目提出的目的及意義
調查研究發現渤船重工機械工程公司在軍品生產過程中，有一種特殊要求的零件，該零件只有采用真空吸鑄生產工藝生產的鑄件為毛坯才能達到零件的質量要求。渤船重工機械工程公司鑄造車間使用的真空吸鑄機，是利用射流技術為結晶器提供負壓的真空吸鑄機，利用壓縮空氣通過射流泵為結晶器提供負壓。車間的壓縮空氣由公司動力處統一供給，生產過程中壓縮空氣經常在0.3~0.5Mpa之間變化，導致結晶器內的真空度不穩定，波動范圍很大。手動控制調節閥，控制結晶器中的真空度技術難度大。致使吸入結晶器中金屬液的高度不同，經常發生金屬液超過設計高度被吸入導氣管，導致導氣管損壞，嚴重影響軍品鑄件的生產。
為解決利用射流技術為結晶器提供負壓的真空吸鑄機，因?yàn)樯a(chǎn)過程中壓縮空氣壓力變化，導致結晶器內的真空度不穩定，致使吸入結晶器中金屬液的高度不同，甚至發生金屬液超過設計高度被吸入導氣管，導致導氣管損壞，影響正常生產的問題，必須在真空吸鑄機上增設結晶器調壓裝置。
根據我們所掌握的情況，目前國內尚無適用于利用射流技術為結晶器提供負壓的結晶器調壓裝置。發揮渤海船舶職業學院的科研技術優勢，和渤船重工機械工程公司的設備及制造優勢，強強聯合，協作研制適用于利用射流技術為結晶器提供負壓的結晶器調壓裝置——自動力控制結晶器真空度的調壓裝置。該調壓裝置研制成功后，首先在渤船重工機械工程公司鑄造車間的真空吸鑄機上使用，解決吸入結晶器中金屬液的高度不同，經常發生金屬液超過設計高度被吸入導氣管，導致導氣管損壞，影響軍品鑄件的生產的問題。
三．與項目相關的國內外發展概況及市場需求分析
自動力控制結晶器真空度的調壓裝置是依據膜技術的基本原理設計的，將膜檢測機構與調節器的調節機構組合在一起，實現檢測與調節的結合，完成自動力控制結晶器中的真空度。據查詢有關資料，目前國內尚無自動力調節射流泵真空度調壓裝置，也沒有與此相關的技術資料及研究報道。
據了解，目前國內使用的利用射流技術為結晶器提供負壓的真空吸鑄機，均沒有安裝結晶器內負壓自動調壓裝置。生產過程中主要依靠操作工人手動控制調節閥來控制結晶器內的真空度，都存在因結晶器內真空度不穩而影響生產的問題。因此，該調壓裝置可以在同類設備上推廣使用。自動力控制射流泵真空度的負壓調壓技術成果，可以在利用壓縮空氣通過射流泵提供穩定負壓的設備上推廣使用。
四．工作裝置工作原理及流程（技術可引性分析）
自動力真空系統調壓裝置原理如圖3所示。該裝置主要由膜檢測裝置和節流閥等構件組成，適用于利用噴射管為抽真空裝置的真空系統自動調壓。
壓縮空氣經節流閥進入噴射管，通過噴射管產生負壓。負壓的高低取決于流入噴射
管壓縮空氣的流量，通過調節節流閥，來控制系統負壓的高低。
調壓裝置的檢測膜一側與真空室相通，另一側與大氣相通。當檢測膜兩側存在壓差時，檢測膜上將產生指向真空室方向的拉力，拉力的大小與檢測膜兩側的壓差成正比，即
F=AP
式中F—壓差在檢測膜上產生的力N
A—檢測膜面積m2
P—檢測膜兩側壓差Pa
控制桿與檢測膜相連，在檢測膜拉力與調壓彈簧合力的作用下，控制桿產生移動，位移為：

式中S—控制桿位移m
F—壓差在檢測膜上產生的力N
F1—調壓彈簧預壓力N
K—彈性模量N/m
位移的大小和作用在控制桿上檢測膜拉力與調壓彈簧合力的合力成正比，即與作用在檢測膜兩側的壓差成正比。
控制桿通過傳動機構與節流閥芯桿相連，當真空室的真空度變化時，檢測膜兩側壓差發生變化，引起控制桿移動?？刂茥U通過傳動機構對閥部件實施控制，調節流入噴射管壓縮空氣的流量，實現真空系統真空度的自動控制。
通過調節調壓螺母，調節調壓彈簧的壓力，可以設定真空系統的真空度。真空吸鑄結晶器真空度自動控制原理是在噴射管前端安裝自動力真空系統調壓置，使壓縮空氣經由調壓裝置的節流閥進入噴射管；用橡皮管將結晶器與調壓裝置的檢測部分連通。
調節調壓螺母，根據吸鑄液體金屬的重度及鑄件的長度等因素設定結晶器內真空度。
吸鑄生產過程中，剛打開壓縮空氣閥門時，系統的真空度低，經由節流閥進入噴射管的壓縮空氣流量大，系統的真空度迅述升高；伴隨系統真空度的升高，經由節流閥進入噴射管的壓縮空氣流量減少，系統的真空度升述減緩。真空度的這種變化特點，既有利于提高生產效率，又有利于避免液體金屬上升慣性過大，沖進導氣管，堵塞真空管道。在系統的真空度達到結晶器真空度設定
值時，系統的真空度不再升高，真空度保持恒定不變。
當生產過程中壓縮空氣在0.3~0.5Mpa之間升高或降低時，調壓裝置自動調節進入噴射管的壓縮空氣流量，使系統的真空度保持不變。
自動力真空系統調壓裝置樣機，已在渤船重工機械工程公司通過試驗。試驗證明，該裝置可以有效的控制結晶器中液體金屬的上升速度和高度。
利用噴射管為抽真空裝置的真空吸鑄機，安裝自動力真空調壓裝置后，能降低生產過程的操作難度，消除壓縮空氣壓力波動對生產的影響，顯著提高生產效率和產品質量。
利用射流技術為結晶器提供負壓的真空吸鑄機，是根據空氣動力學原理,由壓縮空氣通過如圖1所示的“喉管” 產生負壓的。負壓的高低主要取決于流入“喉管”壓縮空氣的壓力及流量，壓縮空氣壓力的變化，導致結晶器內的真空度不穩定。為解決因?yàn)樯a(chǎn)過程中壓縮空氣壓力變化，導致結晶器內的真空度波動的問題，設計過程中綜合考慮了鑄造車間的條件及正在使用的真空吸鑄機的具體情況，經過反復比較，多次論證，最后課題采用了自動力控制結晶器真空度的設計方案。
自動力控制結晶器真空度的調壓裝置是依據膜技術的基本原理設計的。設計時，將結晶器與膜檢測機構用導管連通，通過膜檢測技術檢測結晶器中的真空度；在“喉管”（射流泵）前端加裝一調節閥，控制進入“喉管”（射流泵）的壓縮空氣的壓力及流量；用連接機構將檢測機構與調節閥的調節機構組合在一起；在連接構件上裝有負壓調節彈簧，通過調節彈簧，設定結晶內的負壓值。工作時，結晶器內負壓不同，調節機構產生不同行程的位移，驅動調節閥的轉動桿轉動一定角度，調節流入“喉管”（射流泵）壓縮空氣的壓力及流量，調節結晶器內的負壓。調壓裝置工作時調節機構所需動力由膜檢測機構提供，所以該調壓裝置稱為自動力控制結晶器真空度調壓裝置。
自動力控制結晶器真空度裝置的工作原理如圖3所示。

綜合考慮鑄造車間的生產條件及正在使用的真空吸鑄機的具體情況，自動力控制結晶器真空度的技術方案，與由壓力傳感器檢測結晶器內的負壓，控制伺服電機，再由伺服電機驅動調節閥的技術方案相對比，具有結構簡單，工作穩定、可靠，操作方便的特點，更適合在真空吸鑄機上使用。
真空吸鑄機結晶器調壓裝置研制項目現已完成：
1.完成了總體方案設計，計劃采用自動力控制結晶器真空度技術方案；
2.完成了檢測及控制等關鍵機構的原理與工藝試驗；

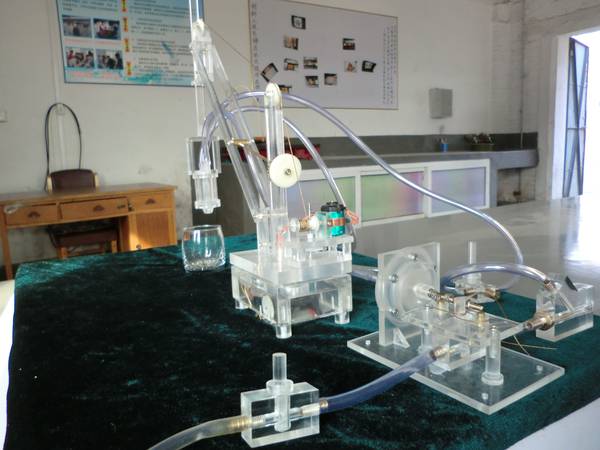

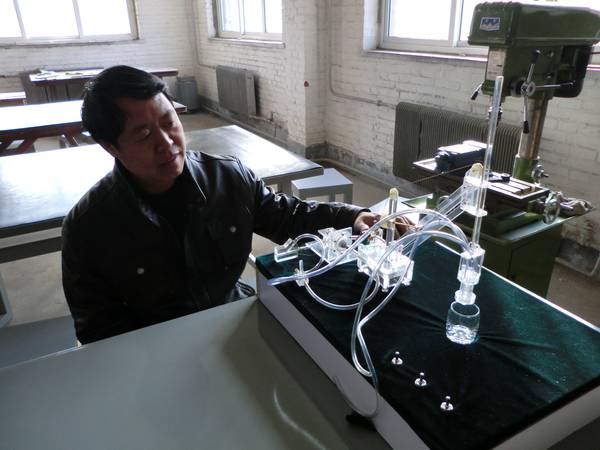

3.完成了自動力控制結晶器真空度裝置模型的制作；
4.完成了真空吸鑄機相關部位的測繪。

渤海船舶職業學院“挑戰杯”校級競賽一等獎；第十屆“挑戰杯”遼寧省大學生課外學術科技作品競賽一等獎。
