- 作品名稱：
- 實時卡通畫生成器——基于FPGA的實時圖像邊緣檢測與目標跟蹤系統
- 大類：
- 科技發明制作B類
- 小類：
- 信息技術
- 簡介：
本項目設計了一套基于FPGA的實時圖像邊緣檢測與跟蹤技術的系統。通過對相關算法的研究和分析，提出一種改進型Sobel邊緣檢測算法和一種結合HSV顏色空間與SAD匹配跟蹤算法相結合的跟蹤算法，并采用硬件方式，將該算法在FPGA上實現，同時，引入中值濾波，以有效濾除圖像中的噪聲。具體地，與目前主流的圖像邊緣檢測系統相比，所研制的系統提高了圖像邊緣檢測的精度和速度。
- 詳細介紹：
實時圖像邊緣檢測與跟蹤系統是視頻圖像處理的關鍵部分之一，可運用于車牌識別，視頻運動目標跟蹤和自動導航等技術領域。由于圖像邊緣檢測與目標跟蹤需要處理的數據量較大，采用目前的軟件方式難以滿足實時性要求，考慮到邊緣檢測與目標跟蹤是一個獨立的圖像處理過程，因此，圖像邊緣檢測與目標跟蹤可以并且應該采用硬件電路方式實現，從而可有效地提高檢測效率，滿足系統的實時性要求；同時，隨著集成電路行業的發展，進一步將其設計成一個可復用的IP核，使其適用于其它數字圖像處理和模式識別等片上系統（SOC），以有效降低系統成本和系統開發成本。

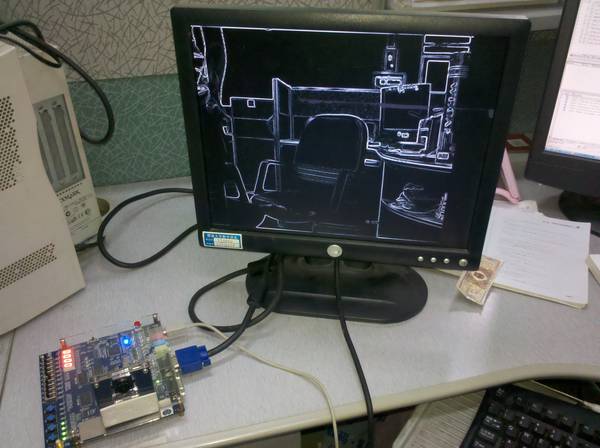

本文設計了一套基于FPGA的實時圖像邊緣檢測與目標跟蹤系統。首先，分析系統的設計技術指標，搭建整個系統結構；接著，通過對圖像邊緣檢測與跟蹤算法的研究和分析，提出一種改進型Sobel邊緣檢測算法和一種基于HSV顏色空間與SAD匹配跟蹤算法，并采用硬件方式，將兩種算法在FPGA上實現；然后，采用“自頂向下”的設計方法，分別對系統內部的各個模塊進行硬件電路設計，并采用仿真工具對各個模塊進行功能仿真；最后，以Altera公司CycloneII系列的EP2C20F484C7N為目標芯片搭建測試平臺，通過了實時圖像邊緣檢測與目標跟蹤和設計技術指標的驗證。
所提出的新的圖像邊緣檢測算法，是在經典的Sobel算子模板的基礎上，增加了2個方向模板，即右對角方向模板 和左對角方向模板 ，與經典的Sobel邊緣檢測算法相比，采用改進型Sobel邊緣檢測算法得到的檢測結果，圖像邊緣比較平滑，而且邊緣兩側元素得到了增強，即提高了圖像邊緣檢測的精度。采用并行結構和多級流水線技術，以硬件方式實現了基于改進型Sobel邊緣檢測算法的實時圖像邊緣檢測電路設計，與目前普遍采用的以軟件方式實現相比，提高了圖像邊緣檢測的速度。而在SAD匹配跟蹤模塊中，提出了一種結合HSV顏色空間的SAD匹配跟蹤算法，克服了算法受光照的影響。具體地，經過多次測試和驗證，結果表明，所研制的實時圖像邊緣檢測系統處理速度達到了55幀/秒，系統最高工作頻率達到了128.12MHz，即達到預期的設計技術指標要求。- 獲獎情況：
第十二屆“挑戰杯”作品 三等獎
1 我校第四屆“挑戰杯”大學生課外學術科技作品競賽一等獎
2 第十一屆“挑戰杯”大學生課外學術科技作品競賽特等獎
