基本信息
- 作品名稱：
- 裂縫三向變形激光監測系統
- 大類：
- 科技發明制作B類
- 小類：
- 機械與控制
- 簡介：
作品應用激光打靶機的理論與方法，在機械式裂縫三向變形測量?jī)x的基礎上進行改進、創新，立足于西安地裂縫的工程實際，突破現有技術瓶頸，自行設計與制作電路，將現有的激光測距儀技術與光電技術結合，不僅實現了傳統技術與前沿技術的整合，而且在一定程度上完成了光電學與地質學跨學科的技術突破。
- 詳細介紹：
地裂縫等的地質災害三向變形，公路橋梁以及水利水電工程的各種裂縫變形具有一定的多維變形特征，因此，針對裂縫的三向變形監測系統的研究對于地質災害變形監測與預警，以及土木工程不均勻變形等不良工程問題安全評估具有重大意義。裂縫三向變形激光監測系統基于三向變形測量的原理與方法，應用激光技術，無線傳輸技術等實現了裂縫在同一監測點的三個方向位移的同步監測、數據的同步輸出，以及分級預警，具有很大的工程實用價值。
一、作品結構原理：

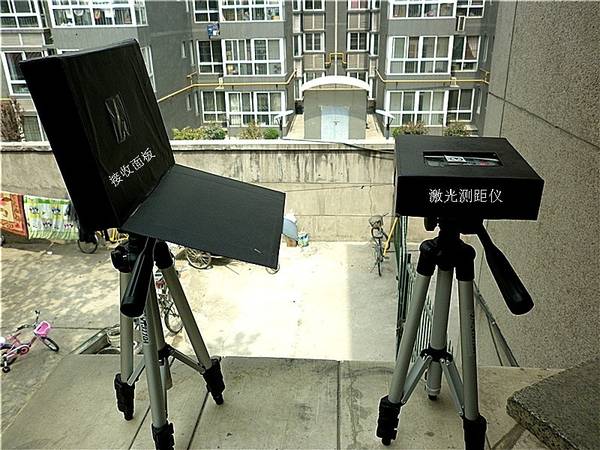

1. 激光發射器結構及原理
激光發射器主要由控制電源、激光器、光學系統、放大電路、控制邏輯計數、取樣、顯示等部分組成。激光測距儀工作過程如下:接通電源,接到測距選通工作信號時,產品進入選通工作狀態,對選通電位器的值進行處理,使顯示器顯示相應的選通距離數值,完成測試距離的選擇;當按下測距按鍵時，產品進入測距工作狀態,首先令充電電源進行DC/DC變換,待幾組電壓建立后,發出復位信號,對計數電路進行復位及實現接收放大電路的增益控制,同時觸發激光發射系統發出脈沖激光。由取樣電路對發射激光進行光電轉換,作為控制電路測距計數的開門信號,這時計數電路開始計數。射到目標反射回來的激光會聚于雪崩光電二極管光敏面上,進行光電轉換及放大處理,輸給控制電路作為測程計數的關門信號,計數電路停止計數,距離的測量結果由顯示器直接顯示出來。

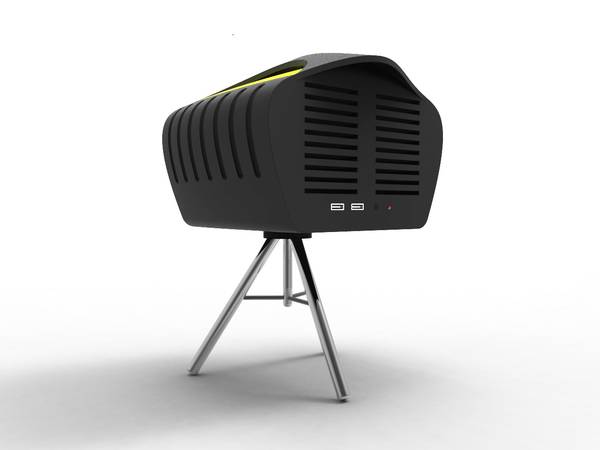

2.激光接收器結構原理
激光感光板使用的是3DU5C光敏三極管，與USB接口，5v的電源共同構成激光的接收面板。光敏三極管(光電三極管)接受光的信號而將其變換為電氣信號。。罐形封閉，激光感光板使用的是罐封閉型的三極管。

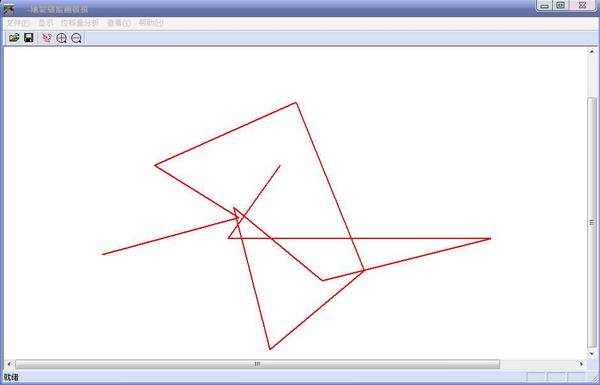

3.數據處理系統原理
數據處理過程利用我們自行研發的“地裂縫變形監測軟件”進行處理，將三個方向的位移變化直觀的利用運動路徑展示出來。同時也實現了一點三個方向位移變化的同步輸出，達到了我們預期的效果。軟件操作簡單，界面友好，便于操作。

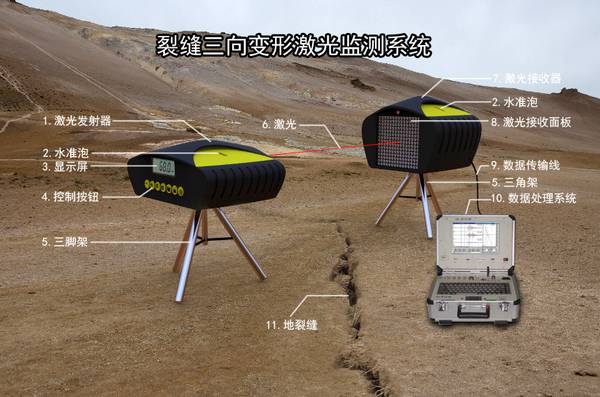

二、產品結構說明：

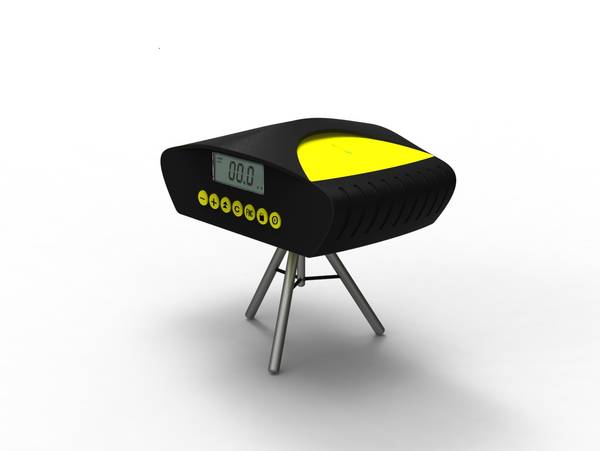

1.激光發射器:激光發射器采用MYZOX發射器。用來作為整個系統的激光發射器;
2.水準泡：用來調節激光發射器的平衡;
3.顯示器：顯示測距儀測出的距離;
4.控制按鈕：激光發射器上的控制按鈕,包括電源開關，測量開關等控制開關;
5.激光：激光發射器發出的激光，其波長在650nn左右，用來激發激光接收面板;
6.激光接收面板：接收由激光發射器射出的激光，得到感應，用來顯示面板橫向與豎向的位移變化;
7.數據處理系統：利用自行開發的軟件對數據進行處理。- 獲獎情況：
第十二屆“挑戰杯”作品 三等獎
本作品于2011年4月獲長安大學第七屆“挑戰杯”大學生課外學術科技作品競賽特等獎；于2011年6月獲第八屆西安高新“挑戰杯“陜西省大學生課外學術科技作品大賽一等獎。
