- 作品名稱：
- 核磁共振環境下近距離粒子治療手術機器人設計
- 大類：
- 科技發明制作A類
- 小類：
- 機械與控制
- 簡介：
本作品以核磁共振環境下近距離粒子放射治療手術機器人為對象，涉及醫療器械領域，屬于機械控制與醫學交叉的前沿學科。研究了機器人材料和驅動方式的選擇、結構設計、運動學分析與驗證、控制系統設計、視覺采集系統搭建等方面內容，輔助針刺軌跡優化及軟組織動態仿真等相關項目的研究，并成功運用于仿生軟組織針刺試驗驗證。
- 詳細介紹：
本作品為核磁共振環境下近距離粒子治療手術機器人設計，系本科生作品；在作品設計制作過程中，參賽作者共申請專利3項，其中發明專利2項，實用新型1項，發表論文3篇，均為核心期刊，其中一篇為SCI檢索，兩篇為EI檢索；本作品先后與市腫瘤醫院、市人民醫院合作，并得到有關部門的大力支持。本作品同時得到了醫療手術機器人領域的國內外相關專家的指導和肯定。
本作品以核磁共振環境下近距離粒子放射治療手術機器人為對象，涉及醫療器械領域，屬于機械控制與醫學交叉的前沿學科。研究了機器人材料和驅動方式的選擇、結構設計、運動學分析與驗證、控制系統設計、視覺采集系統搭建等方面內容，輔助針刺軌跡優化及軟組織動態仿真等相關項目的研究，并成功運用于仿生軟組織針刺試驗驗證。

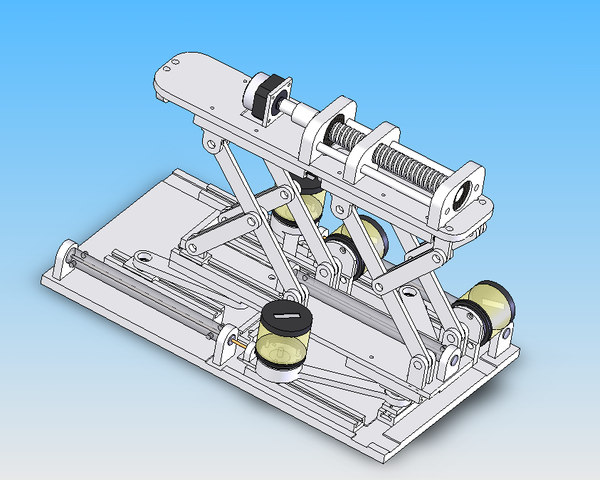

為了滿足核磁兼容性的要求，整套機構采用高強度工程塑料聚甲醛（POM）制造。機器人采用模塊化設計思想，兩套Scott-Russell機構并聯驅動一個動平臺，即可實現平臺平動和轉動的兩個自由度。針刺手術的五個自由度被分配在平動層、抬升層和針刺層中執行。將所設計模塊同時運用于機構的平動層和抬升層，便可順利實現機器人預定方向的運動。其中，平動層由兩個滑塊擺桿機構組成，每個滑塊擺桿機構由一個核磁兼容氣缸控制，可以實現水平面內的平動和擺動；抬升層由四個滑塊擺桿機構組成，前后兩套相對獨立，每套由兩個滑塊擺桿機構組成，共用一個氣缸控制，實現同步運動，而前后兩套分別由不同氣缸控制，實現異步運動；針刺運動，由絲杠滑軌機構，通過超聲波電機的轉動實現針體在水平方向的直線進給運動。
平動層和抬升層的共同運動可實現機構的上下、左右、傾斜、搖擺四個自由度的運動，從而實現針體空間位姿的調整；針刺層通過超聲波電機的低速轉動實現最終的針刺作業。
在控制系統設計階段，分別采用氣缸驅動來實現相對高速重載的運動；超聲波電機實現高轉矩低速均勻的針刺運動。針對氣缸驅動，本控制系統采用高速開關閥來維持氣缸兩端氣壓的穩定。PC將程序傳入PLC中來控制高速開關閥，從而調節各氣閥開關的狀態，實現針體空間位姿調整。同時，為了保證氣缸運動的精度，在機構轉軸位置安裝光學編碼器，將其所測轉角轉換為氣缸運動位置反饋給PLC，構成閉環控制。針對超聲波電機驅動，采用專門控制器來控制超聲波電機的旋轉速度、行程，同時配合氣缸的調整，以實現精確控制針刺軌跡的目的。- 獲獎情況：
第十二屆“挑戰杯”作品 三等獎
