管道水力發電回饋裝置主要由管道動力組成部分、發電機組成部分、濾波穩幅電路和電量存儲利用終端構成。本設計結合水動力學和電機學等相關知識，對其采用異管偏心式的機械設計。裝置能應用在酒店、居民樓和宿舍樓等合適的輸水管道中，不僅遵循能源循環模式，還遵循“資源—產品—再生資源”的循環經濟模式，而且符合國家推行的資源節約型和環境友好型的社會建設理念。

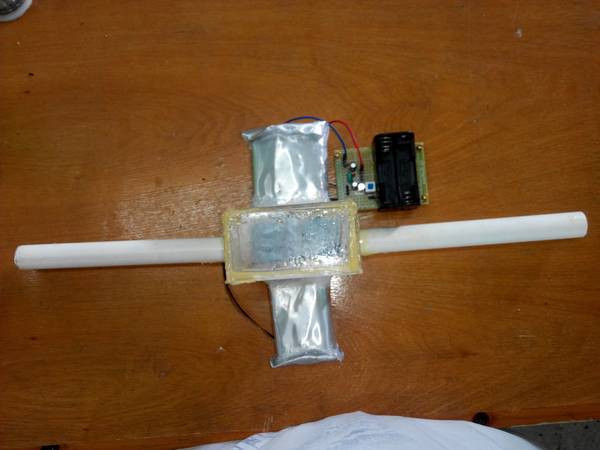

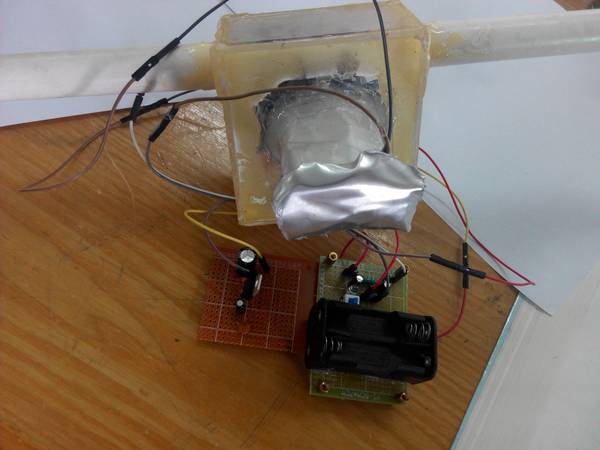

作品主要由四大部分組成： 1、管道動力部分：主要由葉輪、傳動軸及軸承等組成，水流為動力。核心點是葉輪與管道的機械結構設計，管道水力發電回饋裝置主要運用異管偏心式結構，即葉輪中心與水管中心有一定偏離距離，可以產生足夠的轉速和轉矩，為發電機部分提供足夠動力。 2、發電機部分：由小型發電機、軸承及軸聯器等組成的“能量轉換工廠”，根據發電機原理和電磁感應原理自行改進。受我們所實驗場所及目前市場上相關材料的限制，我們目前主要通過增加磁場強度和提高轉速來提高發電量，但此時發電機產生的電壓是不穩定的交直流電，需要濾波穩幅電路的處理。 3、濾波穩幅電路：一般由電容、電感、電阻及穩壓芯片等設計的電源電路進行穩幅濾波，核心點在于濾波穩幅電路的設計，考慮到耗電量問題，我們的濾波穩幅電路主要由電容、電感等無耗能元件組成，盡量減少所發電能的消耗，使電能更充分的被存儲終端利用。 4、電量存儲終端：對于一般簡用充電電池，若充電電壓波形穩定可靠，可以不考慮其充放電過程的保護。但對于鋰、氫鎳等小型可充電電池則需要注意過壓保護、過放電保護和短路保護等因素，為此我們也利用DW01芯片進行了電池充放電保護電路的設計，具體可見論文中相關的電路與說明。 整體是由管道水流帶動葉輪產生機械能，通過發電機轉化為電能，經過穩幅濾波后再存儲到存儲利用終端，實現對水所帶能量的回收利用。 整體是結合水動力學和電機學的相關知識，在合適的輸水管道中將水所帶動能由葉輪轉換為機械能，再通過小型發電機轉換為電能進行存儲利用，實現對能源的回饋利用。

獲得學校“一等獎”，廣東省“三等獎”
